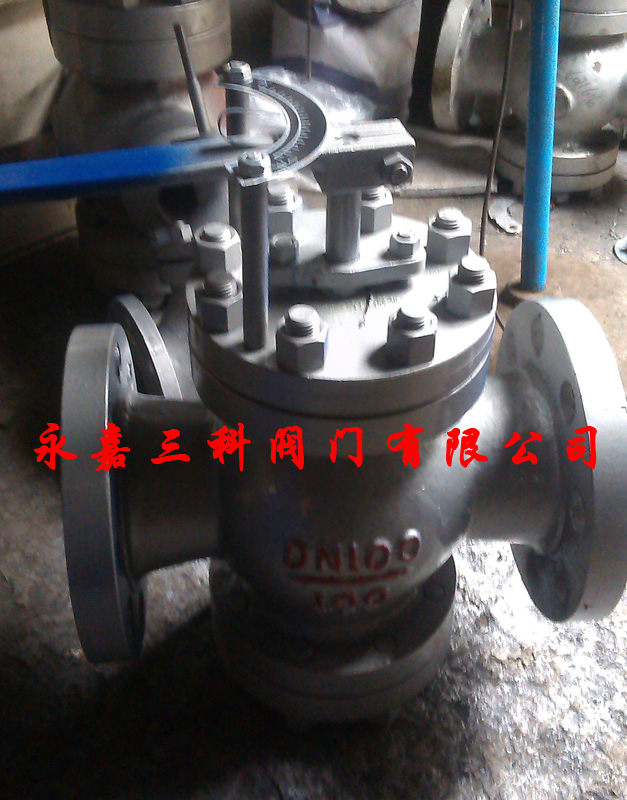

T40Y回转式调节阀适用于中、低压锅炉给水管道和高压加热器疏水管上，通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变，从而实现调节流量的目的。调节阀的回转启闭角度为60度,由调节阀上方的开度指示板来指示。可配用电动执行装置，实行远程自动化操作。

T40H回转式调节阀工作原理和结构说明
一、主要由阀体、阀座、阀瓣、阀杆、阀盖、指示板等组成。
二、阀门的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现。
三、阀门的开关范围。由阀门上方的开度指示板指示，所指示的开关范围与阀门的开关范围一致。
四、回转调节阀通过远距离控制器来操纵，回转角度60℃。
T40H回转式调节阀主要零件材料：
零件名称材料零件名称材料
阀盖铸钢杆头不锈钢
阀体 2G25I 阀瓣不锈钢1Cr18N9Ti
阀杆不锈钢阀座不锈钢1Cr18N9Ti
存放安装使用注意事项
1、本阀应存放在干燥的室内，通路两端须堵塞。不准堆置存放。
2、长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
3、本阀应安装在水平管道上，必须垂直安装。阀杆向上。
4、必须按图示箭头所指介质流向进行安装。
T40H回转式调节阀产品性能：

公称压力PN(MPa)	公称通径DN(mm)	水压试验压力PS(MPa)	给水温度t(≤℃)	设计压差△(MPa)	大流通面积fmax(cm2)	大流量Qmax(T/h)	适用介质	流量特性	压力特性	泄漏量
2.5	50	3.8	425	0.4	1.89	12.1	水油蒸汽	进口压力保持不变，流量从大到小变化时，出口压力的偏差值为5~10%。	流量保持不变，进口压力从大到小变化时，出口压力偏差值为±5~10%。	为大流量的0.01~0.05%。
	65				2.72	17.4
	80				3.56	22.8
	100				6.14	39.3
	150				12.26	78.5
4	50	6	425	0.5	1.89	13.6
	65				2.72	19.5
	80				3.56	25.5
	100				6.14	44.0
10	50	15	425	0.8	5.14	45.6
	80				5.76	50.3
	100				8.96	78.8
	125				14.5	110.5
	150				18.28	160.9
	200				33.38	293.36

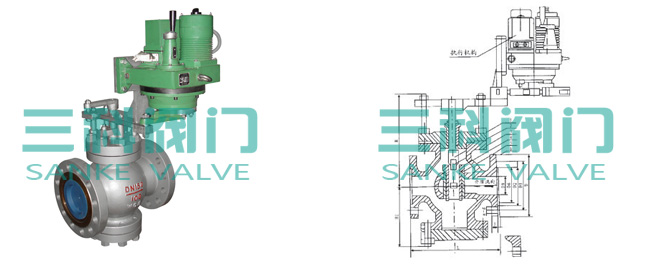

T40H回转式调节阀主要外形尺寸和连接尺寸：

公称压力PN(MPa)	公称通径DN(mm)	主要外形尺寸和连接尺寸
公称压力PN(MPa)	公称通径DN(mm)	L	H	H1	D	D1	D2	D6	b	f	f1	n	q
2.5	50	250	238	165	160	125	100	不带凹下部分	20	3	不带凹下部分	4	φ18
	65	260	248	175	180	145	120		22	3		8	φ18
	80	310	267	190	195	160	135		22	3		8	φ18
	100	350	279	210	230	190	160		24	3		8	φ23
	150	450	338	280	300	250	218		30	3		8	φ25
4	50	250	238	165	160	125	100	88	20	3	4	4	φ18
	65	260	248	175	180	145	120	110	22	3	4	8	φ18
	80	310	267	190	195	160	135	121	22	3	4	8	φ18
	100	350	279	210	230	190	160	150	24	3	4.5	8	φ23
10	50	300	242	170	195	145	115	88	28	3	4	4	φ25
	80	380	280	188	230	180	150	121	34	3	4.5	8	φ25
	100	400	280	212	265	210	175	150	38	3	4.5	8	φ30
	150	450	330	268	350	290	250	204	46	3	4.5	12	φ34
	200	550	380	310	430	360	315	260	54	3	4.5	12	φ41
