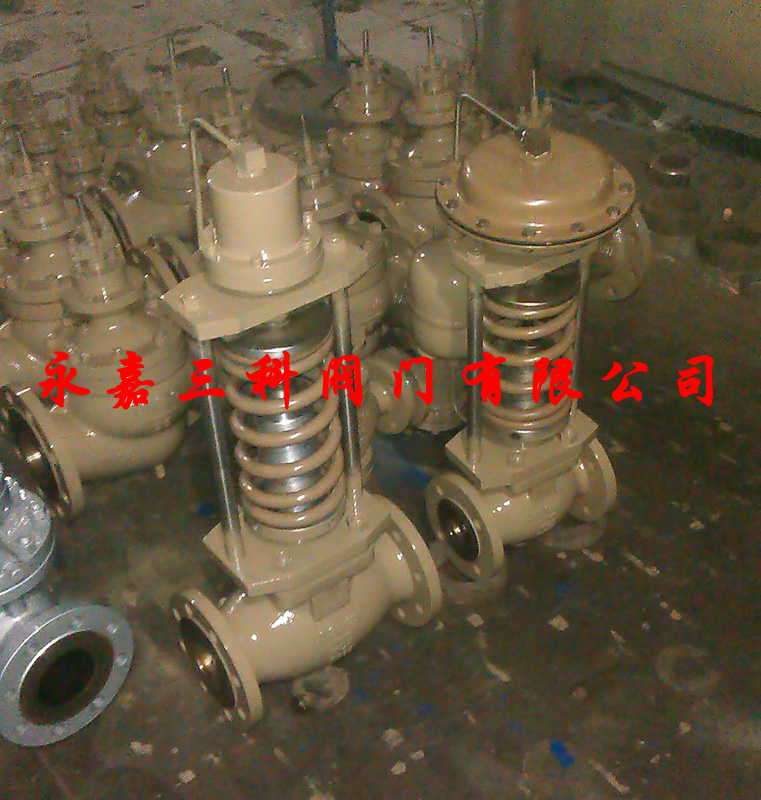

一、ZZY自力式压力调节阀概述:
ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、Ⅳ级和VI级三档;流量特性为快开;压力分段调节从15~2500kPa。可按需要组合满足用户工况要求。
产品特点:
·自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
·压力分段范围细且互相交叉,调节精度高。
·压力设定值在运行期间可连续设定。
·对阀后压力调节,阀前压力与阀后压力之比为10:1~10:8。
·橡胶膜片式检测,执行机构检测精度高、动作灵敏。
·采用压力平衡机构,使调节阀反应灵敏、控制精确。
二、ZZY自力式压力调节阀技术参数:
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
公称压力PN(MPa)
|
1.6、4.0、6.4
|
||||||||||||
压力调节范围(KPa)
|
15~50、40~80、60~100、80~140、120~180、160~220、 200~260、240~300、280~350、330~400、380~450、430~500、480~560、540~620、600~700、680~800、780~900、 880~1000、600~1500、1000~2500 |
||||||||||||
使用介质
|
热水、蒸汽、各种气体及低粘度介质
|
||||||||||||
使用温度
|
≤80℃ ≤350℃
|
三、ZZY自力式压力调节阀主体材质:
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
主要 |
阀体 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
阀芯、阀座 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
膜片 |
丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 |
|||
膜盖 |
A3、A4钢涂四氟乙烯 |
|||
填料 |
聚四氟乙烯、柔性石墨 |
|||
弹簧 |
60Si2Mn |
|||
导向套 |
HPb59-1 |
四、ZZY自力式压力调节阀主要技术参数:
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
|
|
|
额定行程(mm) |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
|||||
允许压差(MPa) |
2.5 |
2.0 |
1.6 |
1.0 |
||||||||
公称压力(MPa) |
1.64.06.4 |
|||||||||||
流量特性 |
快开 |
|||||||||||
压力调节范围(KPa) |
15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、 |
|||||||||||
调节精度(%) |
±5 |
|||||||||||
工作温度℃ |
液体≤120;气体≤80;带冷凝器和散热片≤350(适用于高温工况) |
|||||||||||
适用介质 |
执水、气体、蒸汽、低粘度介质 |
|||||||||||
允许泄漏量 |
硬密封(L/h) |
单座≤10-4×阀额定容量(IV级);双座、套筒≤5×10-3阀额定容量(II级 |
||||||||||
软密封(ml/min) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
||||
减压比 |
大 |
10 |
||||||||||
小 |
1.25 |
注:压力调节范围可根据用户要求进行制做
五、ZZY自力式压力调节阀外形连接尺寸:
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
||
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|||
B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
|||||||
H |
压力 |
15~140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
||||
130~300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
||||||
280~500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
||||||
480~1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
|||||||
600~1500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
1000~2500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
A |
压力 |
15~140 |
φ280 |
φ308 |
||||||||||
130~300 |
φ230 |
|||||||||||||
280~1000 |
φ176 |
φ194 |
φ280 |
|||||||||||
600~2500 |
φ85 |
φ96 |
||||||||||||
导压管接口螺纹 |
M16×15 |
