一、ZCA真空电磁阀原理:
ZCA真空电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动
二、主要特点:
(1)外漏堵绝,内漏易控,使用安全。内外泄漏是危及安全的要素。其它自控阀通常将阀杆伸出,由电动、气动、液动执行机构控制阀芯的转动或移动。这都要解决长期动作阀杆动密封的外泄漏难题;唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成,不存在动密封,所以外漏易堵绝。电动阀力矩控制不易,容易产生内漏,甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏,直至降为零。所以,电磁阀使用特别安全,尤其适用于腐蚀性、有毒或高低温的介质。
(2)系统简单,便接电脑,价格低谦。电磁阀本身结构简单,价格也低,比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多,价格要低得多。由于电磁阀是开关信号控制,与工控计算机连接十分方便。在当今电脑普及,价格大幅下降的时代,电磁阀的优势就更加明显。
(3)动作快递,功率微小,外形轻巧。电磁阀响应时间可以短至几个毫秒,即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路,比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低,属节能产品;还可做到只需触发动作,自动保持阀位,平时一点也不耗电。电磁阀外形尺寸小,既节省空间,又轻巧美观。
(4)调节精度受限,适用介质受限。电磁阀通常只有开关两种状态,阀芯只能处于两个极限位置,不能连续调节,(力图突破的新构思不少,但还都处于试验试用阶段)所以调节精度还受到一定限制。
电磁阀对介质洁净度有较高要求,含颗粒状的介质不能适用,如属杂质须先滤去。另外,粘稠状介质不能适用,而且,特定的产品适用的介质粘度范围相对较窄。
(5)型号多样,用途广泛。电磁阀虽有先天不足,优点仍十分突出,所以就设计成多种多样的产品,满足各种不同的需求,用途极为广泛。电磁阀技术的进步也都是围绕着如何克服先天不足,如何更好地发挥固有优势而展开。
三、技术参数:
工作介质 |
空气等非腐蚀性气体 |
|||||
介质温度℃ |
≤60 |
|||||
工作压力 MPa |
1.0 |
|||||
工作压差 MPa |
-0.1~0 |
|||||
电源电压 |
AC220V DC24V 其余规格可作特殊订货 |
|||||
使用寿命 |
JB/T7352-94规定 |
|||||
额定流量系数 KV |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
泄漏量 ml/min |
按JB/T7352-94.F规定 |
|||||
公称通径 mm |
15 |
20 |
25 |
32 |
40 |
50 |
功耗(VA) |
50 |
90 |

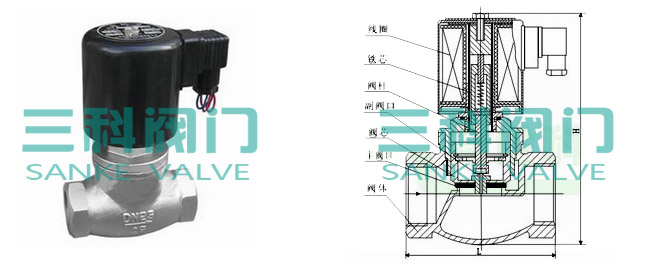

四、安装尺寸:
公称通径 DN |
内螺纹连接 |
法兰连接 |
|||||||||
内螺纹 |
外形尺寸 |
外形尺寸 |
法兰尺寸 |
||||||||
G |
H |
L |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
15 |
1/2″ |
148 |
92 |
176 |
130 |
95 |
65 |
46 |
4-φ14 |
14 |
2 |
20 |
3/4″ |
148 |
92 |
181 |
150 |
105 |
75 |
56 |
4-φ14 |
16 |
2 |
25 |
1″ |
148 |
110 |
210 |
160 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
32 |
11/4″ |
182 |
120 |
221 |
180 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
40 |
11/2″ |
182 |
140 |
230 |
200 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
50 |
2″ |
192 |
162 |
252 |
230 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
五、安装说明:
1.ZCA真空电磁阀安装前应仔细阅读产品的使用说明书,查核产品是否完全符合使用要求,熟悉安装要点,做好准备工作。
2.安装时ZCA真空电磁阀线圈向上,并保持垂直位置,ZCA真空电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
3.接管之前用0.3MPa的压力对管道充分冲洗,把管道中的金属粉末密封材料残留,锈垢等完全清除;ZCA真空电磁阀的工作介质应清洁无颗粒; 杂质,建议阀前安装过滤器,蒸汽管路安装疏水阀;进水电磁阀内件表面上的污物及过滤器,须定期清洁干净。
4.在ZCA真空电磁阀发生故障时,为了及时隔离ZCA真空电磁阀,并保证系统正常运行,好安装旁路装置。
5.不要将ZCA真空电磁阀安装于管道低凹处,以免蒸汽冷凝水,杂质等沉淀在阀内而妨碍动作。
6.普通型ZCA真空电磁阀不可在易燃易爆危险场合使用。
7.在管道刚性不足情况下,建议把ZCA真空电磁阀阀前后管子用支架固定,以防ZCA真空电磁阀工作时引起振动
其他技术参数备注:
(1)电磁阀价格由口径、材质、压力及调节精度、调节范围的不同而异,恕不公布价格!
(2)连接形式:法兰、焊接等
(3)传动方式:手动、气动、电动、自力式
(4)口径从DN6-DN600;压力从1.0MPA-32MPA;温度-40℃-450℃
(5)材质有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;
