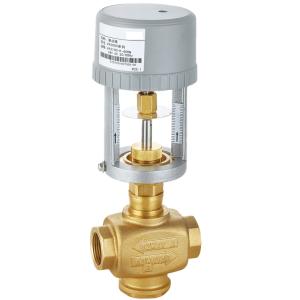

一、VB3000电动两通阀概述：
VB3000电动两通阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。
二、特点：
（一）、电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
（二）、开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
（三）、驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。
（四）、用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。
三、技术参数
1、输入控制信号：4-20mADC，输入阻抗250Ω
2、位置反馈电位器：1K
3、阀位输出信号：4-20mADC，负载电阻0-250Ω
4、控制电机正反转采用过零触发双向可控硅。
5、死区：0.5-3%连续可调。出产设置为1%
6、输入控制信号断性保护：阀位可根据要求选择停、全开与全闭
7、电源：220VAC50HZ
8、工作环境温度：-5—+60℃、储存：-20—+65℃，相对湿度<85%
9、执行机构与阀体联接方式：BSP平行内螺纹型
10、执行机构输出力：1000N、1500N
11、大相对温度：不结露
12、电线联连：电线1.5mm2
13、关闭方向：阀杆方向：阀杆下行为阀门关闭方向
14、频率为50Hz，每毫米需4.6秒
四、VB3000螺纹电动二通阀特点
1、220V交流电压的同步逆转马达，磁性离合器。
2、动作利用齿轮传送，输出齿轮螺杆组采用绕中心轴旋转的平面滚动轴承支承，阀轴则采用中央螺套连接以及定位标尺。
3、阀动位置指示器。
4、可附加两个辅助性开关及手动控制杆。
5、具有电器控制限位功能。
6、正反作用设置。
7、手动和自动功能。
8、断线保护功能。
五、VB3000螺纹电动二通阀材料
齿轮：不锈钢或黄铜减速器下板：镀锌钢
外壳：防火ABS工程塑料支架：模铸铝
型号 规格
二通 三通 L H H1(三通)DN(mm)Kv(m3／h)行程(mm)关闭压差(KPa)
VB3200-25 VB3300-25 25 10 250 80 10 19 1400
VB320032 VB3300-32 32 120 260 85 16 22 800
VB320040 VB3300-40 40 130 280 85 25 22 500
VB320050 VB3300-50 50 150 300 90 40 22 400
VB320065 VB3300-65 65 170 310 95 63 22 200
