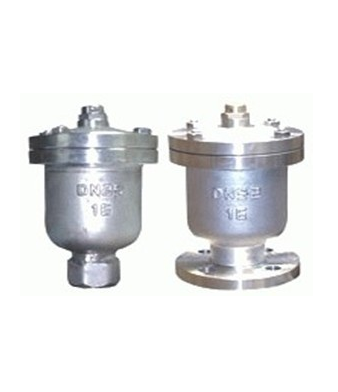

一、QB1单口排气阀概述:
不锈钢单口排气阀此产品用于管道上的高点或闭气地方,来排除管内气体来疏通管道使管道在工作中正常运转。此排气阀连接有二种丝扣、法兰。QB1单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。
二、技术参数:
1、阀体、阀盖、铸铁HT200、不锈钢、碳钢
2、浮球、304不锈
3、排气口、钢H59黄铜
4、密封圈、丁晴橡皮
5、松紧螺丝、A3
6、工作压力1.0MPa
7、密封压力1.1MPa
8、强度压力1.5MPa
三、主要零配件:
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
阀体 |
空心球 |
密封垫 |
阀盖 |
排气咀 |
垫圈 |
螺母 |
双头螺柱 |
四、丝扣式外型尺寸:
公称通径 DN(mm) |
ZG |
Φ |
H |
15 |
1/2" |
135 |
205 |
20 |
3/4" |
135 |
205 |
25 |
1" |
135 |
205 |
40 |
11/2 |
150 |
205 |
50 |
2" |
150 |
205 |
五、法兰式外型尺寸
公称通径 DN(mm) |
D |
D1 |
D2 |
Φ |
H |
15 |
95 |
65 |
45 |
135 |
210 |
20 |
105 |
75 |
55 |
135 |
210 |
25 |
115 |
85 |
65 |
135 |
210 |
40 |
140 |
115 |
80 |
150 |
210 |
150 |
160 |
125 |
100 |
150 |
210 |
