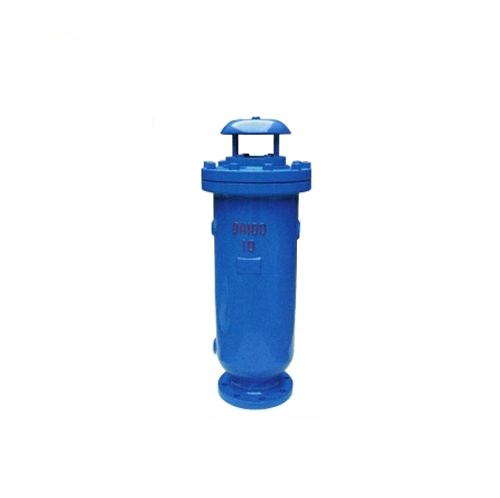

一、SCAR污水复合式排气阀概述：

SCAR污水复合式排气阀用于管路上的高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。

当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。

二、零件材质：

序号	名称	材质
1	阀体	HT200
2	阀盖	HT200
3	浮球	SUS 304
4	杠杆架	铸铜ZH59
5	杆	铸铜ZH59
6	塞头	丁睛橡胶NBR

三、主要外形及连接尺寸：

公称口径	D	D1	D2	H	Z-фd
DN	D	D1	D2	H	Z-фd
50	160	125	205	495	4-18
80	195	160	270	600	4-18
100	215	180	285	760	8-18
150	280	240	340	860	8-22
200	335	295	400	1010	8-22
250	390	350	465	1210	12-22

四、每小时排气量表：

规格DN	25	50	80	100	150	200	250	300	350	400
立方米/小时	2-88	85-352	22-904	34-1413	76-3179	135-8831	212-8831	305-12717	415-17309	542-22608
