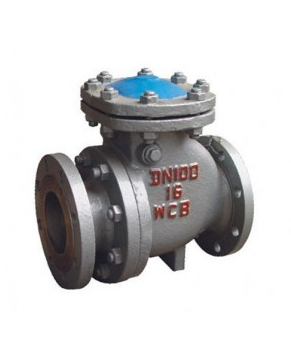

一、PH44Y排渣止回阀概述:
PH44Y排渣止回阀适用于公称压力PN1.6~6.4MPa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。 启闭件采用半密封副强制密封,性能优良。 密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
二、主要特点与用途:
1.我们吸收消化了国内外先进技术,并结合自身技术经验,设计了具有飞球特色的排渣系列阀门,其性能与使用寿命明显优于国内同类产品。
2.采用中法兰螺栓连接,支管两端为法兰连接结构。
3.启闭件采用半密封副强制密封,性能优良。
4.阀体内腔喷焊耐磨材料,密封副材料选用耐磨合金,耐磨性强、耐冲蚀、耐擦伤、摩擦力小、密封可靠。
5.阀体出口流道线型合理,不存渣,启闭灵活,不卡阻。
6.阀杆表面经调质及氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
7.中大口径设置滚动轴承,启闭轻松。
三、供客户选择:
1、驱动方式:手轮、齿轮、电动、气动
2、连接型式:凹页、凹凸页
3、结构长度:JB97或按客户要求设计
4、连接法兰:SCH3406 JB/T79
型号
|
公称压力PN(MPa)
|
试验压力PS(MPa)
|
工作温度(℃)
|
工作压力(MPa)
|
适用介质
|
|
壳体
|
密封
|
|||||
PH44H-10C
|
1.0
|
1.5
|
1.1
|
≤200
|
1.0
|
灰渣混合物
|
PH44H-16C
|
1.6
|
2.4
|
1.76
|
1.6
|
||
PH44H-25
|
2.5
|
3.8
|
2.8
|
2.5
|
二、尺寸参数:
型号
|
公称通径DN(mm)
|
主要尺寸(mm)
|
重量(kg)
|
|||||||
L
|
D
|
D1
|
D2
|
Z-Φd
|
b
|
f
|
H
|
|||
PH44H-10C
|
80
|
241
|
200
|
160
|
32
|
8-Φ18
|
20
|
3
|
260
|
48
|
100
|
292
|
220
|
180
|
156
|
8-Φ18
|
20
|
3
|
270
|
63
|
|
150
|
356
|
285
|
240
|
212
|
8-Φ22
|
22
|
|
290
|
120
|
|
200
|
495
|
340
|
295
|
268
|
8-Φ22
|
22
|
|
345
|
200
|
|
250
|
622
|
395
|
350
|
320
|
12-Φ22
|
24
|
|
412
|
250
|
|
300
|
698
|
445
|
400
|
370
|
12-Φ22
|
26
|
|
468
|
320
|
|
350
|
787
|
505
|
460
|
430
|
16-Φ22
|
28
|
4
|
524
|
400
|
|
400
|
900
|
565
|
515
|
482
|
16-Φ26
|
30
|
|
600
|
517
|
|
450
|
918
|
615
|
565
|
532
|
20-Φ26
|
32
|
|
670
|
610
|
|
500
|
978
|
670
|
620
|
585
|
20-Φ26
|
34
|
|
750
|
705
|
|
PH44H-16C
|
80
|
241
|
200
|
160
|
132
|
8-Φ18
|
20
|
3
|
260
|
48
|
100
|
292
|
220
|
180
|
156
|
8-Φ18
|
20
|
|
270
|
63
|
|
150
|
356
|
285
|
240
|
212
|
8-Φ22
|
24
|
|
290
|
130
|
|
200
|
495
|
340
|
295
|
268
|
12-Φ22
|
24
|
|
345
|
210
|
|
250
|
622
|
405
|
355
|
320
|
12-Φ26
|
26
|
|
412
|
260
|
|
300
|
698
|
460
|
410
|
370
|
12-Φ26
|
28
|
4
|
468
|
330
|
|
350
|
787
|
520
|
470
|
429
|
16-Φ26
|
30
|
|
524
|
415
|
|
400
|
900
|
580
|
525
|
480
|
16-Φ30
|
32
|
|
600
|
532
|
|
450
|
918
|
640
|
585
|
548
|
20-Φ30
|
34
|
|
670
|
625
|
|
500
|
978
|
715
|
650
|
609
|
20-Φ30
|
36
|
|
750
|
720
|
|
PH44H-25
|
80
|
318
|
200
|
160
|
132
|
8-Φ18
|
24
|
3
|
260
|
480
|
100
|
356
|
235
|
190
|
156
|
8-Φ22
|
24
|
|
270
|
65
|
|
150
|
444
|
300
|
250
|
212
|
8-Φ26
|
28
|
|
290
|
140
|
|
200
|
535
|
360
|
310
|
278
|
12-Φ26
|
30
|
4
|
345
|
230
|
|
250
|
622
|
425
|
370
|
335
|
12-Φ30
|
32
|
|
412
|
280
|
|
300
|
711
|
485
|
430
|
390
|
16-Φ30
|
34
|
|
648
|
350
|
|
350
|
838
|
555
|
490
|
450
|
16-Φ33
|
38
|
|
524
|
440
|
|
400
|
864
|
620
|
550
|
505
|
16-Φ36
|
40
|
|
600
|
550
|
|
450
|
978
|
670
|
600
|
555
|
20-Φ36
|
42
|
|
670
|
650
|
|
500
|
1016
|
730
|
660
|
615
|
20-Φ36
|
44
|
|
750
|
745
|
