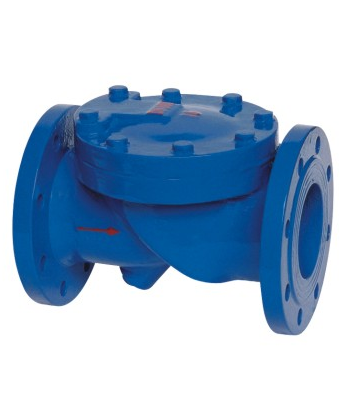

一、HC44X橡胶瓣止回阀概述：
橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中
公称压力：1.0～1.6MPa
公称通经：50～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
|
型号
|
公称压力PN （Mpa）
|
密封试验压力M（pa）
|
|
HC44X-1.0
|
1.0
|
1.1
|
|
HC44X-1.6
|
1.6
|
1.76
|
二、主要技术参数：
|
公称压力(Mpa)
|
1.0
|
1.6
|
|
壳体试验压力(Mpa)
|
1.5
|
2.4
|
|
密封试验压力(Mpa)
|
1.1
|
1.76
|
|
适用温度℃
|
<80
|
|
|
适用介质
|
清水、油品
|
|
三、主要零件材料：
|
阀体、阀盖
|
灰铸铁、碳刚
|
|
阀瓣
|
橡胶组合件
|
|
弹簧
|
不锈刚
|
四、主要外形尺寸：
|
公称通径(DN)
|
L
|
H
|
|
40
|
165
|
180
|
|
50
|
200
|
190
|
|
65
|
215
|
210
|
|
80
|
240
|
230
|
|
100
|
290
|
250
|
|
125
|
330
|
280
|
|
150
|
355
|
315
|
|
200
|
500
|
370
|
|
250
|
620
|
430
|
|
300
|
700
|
475
|
|
350
|
785
|
550
|
|
400
|
915
|
600
|
