一、DMF电磁式煤气快速切断阀概述:
DMF电磁式煤气切断阀明科阀门的新型换代产品。电磁式煤气切断阀不仅克服了目前国内常用的电动切断阀切断速度慢、控制复杂等缺点,而且在断电时也能立即切断煤气,保证生产安全。
DMF电磁式煤气切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶,
二、DMF电磁式煤气快速切断阀用途:
现代以煤气为燃料的各种工业窑炉大多数均采用低压煤气烧咀,由专业风机提供燃空气。大多数的窑炉还用了空气予热装置。在生产过程中,一旦煤气压力过低、烧咀不能正常工作时,应立即将煤气切断并停转风机,(特别情况除外)。这样既可保证生产安全,又不至于使炉子迅速变冷。若煤气未能及时切断,煤气尚有一定余压,有可能通过烧咀的混合气进入风管,特别是有予热装置的风管,由于温度下降会形成一定负压,更易使煤气进入风管,而后在风管内或炉内形成爆炸性的混合物,当再次点火时往往会引起爆炸,酿成事故。这种情况曾屡有发生。本产品正是针对这些情况而开发设计的,是以煤气为媒料的各种工业炉窑生产安全不可缺少的理想设备。
煤气发生低压原因很多,其中也包括由于停电而引起的煤气低压,现在通用的煤气切断阀是由电机驱动的,停电时就无法动作,所以对因停电而引起的煤气低压,不能达到安全保护的作用。本产品克服这种缺点,同时切断速度也大大高于电动切断阀,更符合安全的要求。本产品亦可适用于有类似要求的其它场合。
三、DMF电磁式煤气快速切断阀结构和工作原理:

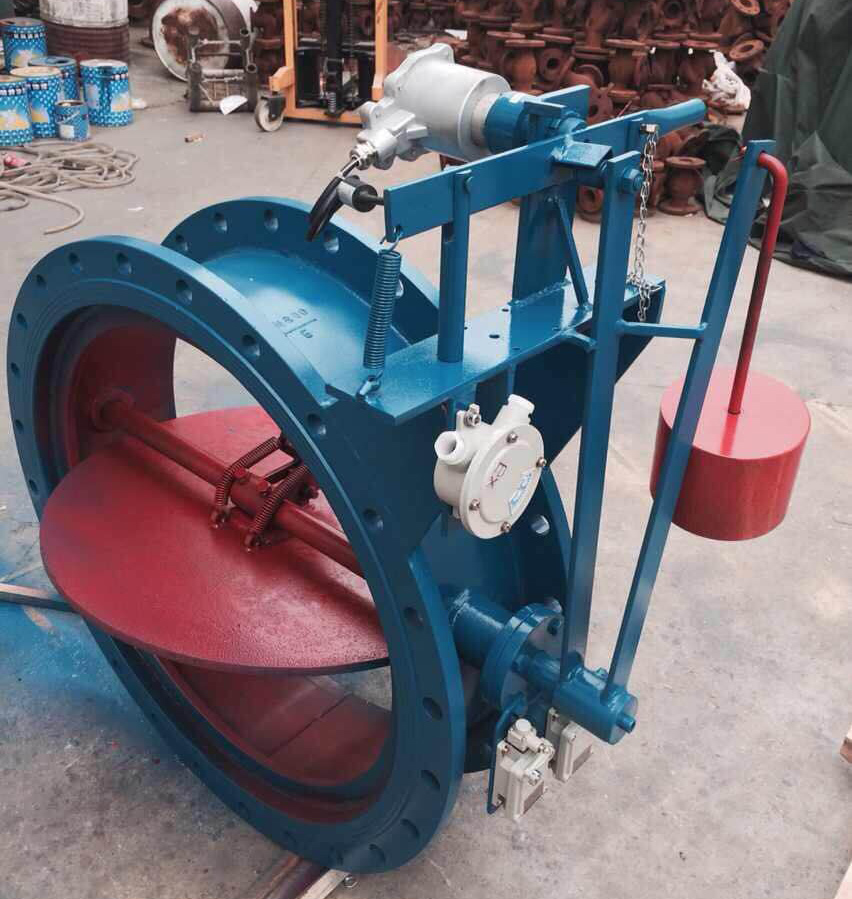

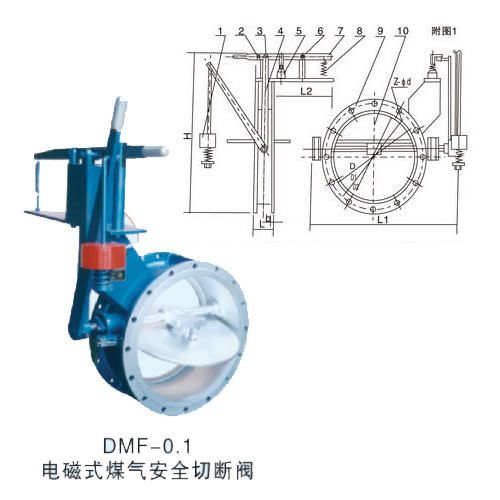

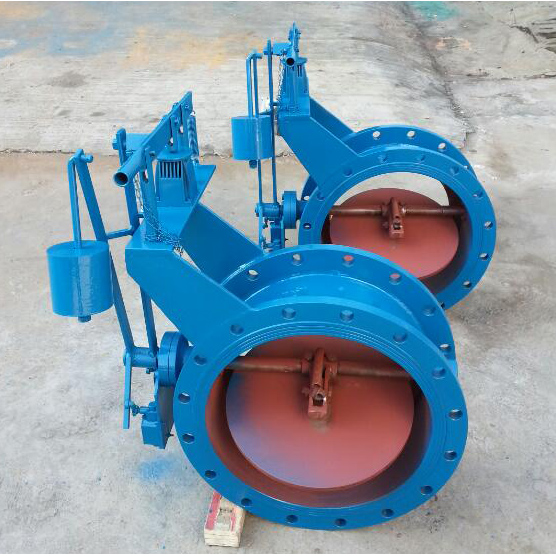

DMF-0.1型电磁式煤气切断阀由气密性较高的蝶阀、牵引电磁铁、杠杆装置、锁销、重锤和弹簧等构成,其结构及工作原理 技术规格:
1、 电磁铁一般按交流220V,电容量约为220VA供货(特殊要求时本厂也可供货)。
2、 阀的公称压力为PN0.1MPa.
3、 蝶阀有关尺寸见附表1(法兰与JB81-59一致)。
4、 切断时间:一秒。
5、 介质温度:-20~180℃
6、 环境温度:-20~60℃介质温度:-15℃~60℃,打开方式:手动复位或电动复位,电源电压:AC220VA、DC24V、DC12V安全等级:普通性 Ex型,控制方式:不间断输出或脉冲式电磁力

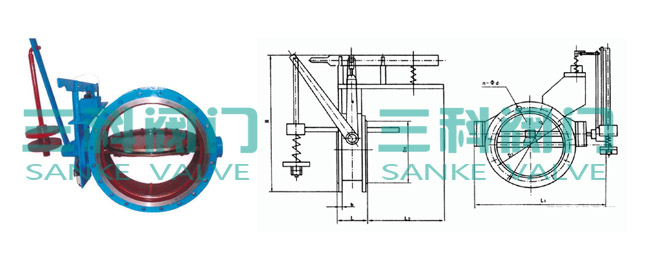

四、DMF电磁式煤气快速切断阀安装尺寸:
DN
|
D
|
D1
|
D2
|
L
|
L1
|
L2
|
H
|
b
|
Z-ød
|
100
|
205
|
170
|
145
|
120
|
360
|
250
|
550
|
14
|
4-18
|
150
|
260
|
225
|
200
|
145
|
410
|
250
|
590
|
16
|
8-18
|
200
|
315
|
280
|
255
|
145
|
465
|
250
|
640
|
18
|
8-18
|
250
|
370
|
335
|
310
|
145
|
520
|
250
|
690
|
22
|
12-18
|
300
|
435
|
395
|
362
|
180
|
580
|
300
|
740
|
22
|
12-23
|
350
|
485
|
445
|
412
|
180
|
630
|
300
|
790
|
22
|
12-23
|
400
|
535
|
495
|
462
|
200
|
680
|
300
|
840
|
22
|
16-23
|
450
|
590
|
550
|
518
|
200
|
740
|
300
|
880
|
24
|
16-23
|
500
|
640
|
600
|
568
|
200
|
780
|
300
|
930
|
24
|
16-23
|
600
|
755
|
705
|
670
|
270
|
895
|
400
|
020
|
24
|
20-25
|
700
|
860
|
810
|
775
|
270
|
1010
|
400
|
1100
|
24
|
24-25
|
800
|
975
|
920
|
880
|
270
|
1125
|
400
|
1190
|
26
|
24-30
|
900
|
1075
|
1020
|
980
|
270
|
1225
|
400
|
1280
|
26
|
24-30
|
1000
|
1175
|
1120
|
1080
|
300
|
1345
|
500
|
1360
|
28
|
28-30
|
五、安装说明:
1.安装前应仔细阅读产品的使用说明书,查核产品是否完全符合使用要求,熟悉安装要点,做好准备工作。
2.安装时线圈向上,并保持垂直位置,上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
3.接管之前用0.3MPa的压力对管道充分冲洗,把管道中的金属粉末密封材料残留,锈垢等完全清除;的工作介质应清洁无颗粒; 杂质,建议阀前安装过滤器,蒸汽管路安装疏水阀;进水电磁阀内件表面上的污物及过滤器,须定期清洁干净。
4.在发生故障时,为了及时隔离,并保证系统正常运行,好安装旁路装置。
5.不要将安装于管道低凹处,以免蒸汽冷凝水,杂质等沉淀在阀内而妨碍动作。
6.普通型不可在易燃易爆危险场合使用。
7.在管道刚性不足情况下,建议把阀前后管子用支架固定,以防工作时引起振动
其他技术参数备注:
(1)电磁阀价格由口径、材质、压力及调节精度、调节范围的不同而异,恕不公布价格!
(2)连接形式:法兰、焊接等
(3)传动方式:手动、气动、电动、自力式
(4)口径从DN6-DN600;压力从1.0MPA-32MPA;温度-40℃-450℃
(5)材质有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;
