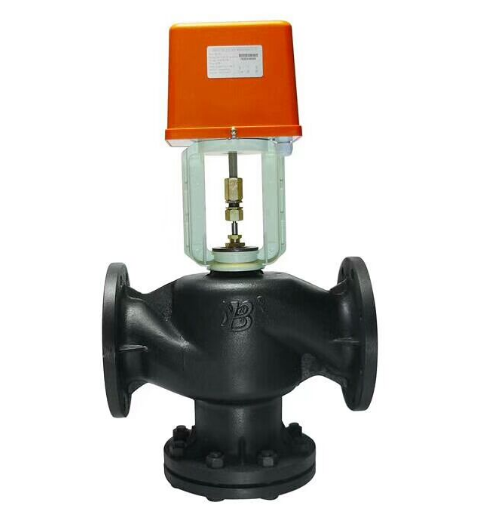

VB7000电动二通阀

型号:VB7000

产品时间:2012-06-28

简要描述:

VB7000电动二通阀广泛用与中央空调、采暖、水处理、工业加工行业等系统的流体控制。配以电子驱动控制装置后,能调节蒸汽或冷,热水的流量.

详细介绍

一、VB7000电动二通阀概述:

  VB7000电动二通阀广泛用与中央空调、采暖、水处理、工业加工行业等系统的流体控制。配以电子驱动控制装置后,能调节蒸汽或冷,热水的流量.



二、产品特点:
  1、执行器选用铸铝支架及塑料外壳,体积小、重量轻。
  2、选用永磁同步电机,并带有磁滞离合机构,具有可靠的自我保护功能。
  3、适合多种控制信号:增量(浮点)、电压(0~10V)、电流(4~20mA)。
  4、具有0~10V或4~20mA反馈信号(选配)。
  5、传动齿轮采用金属齿轮,大大提高了驱动器的使用寿命。
  6、功耗低、输出力大、噪音小。
  7、阀体有铸铜、铸铁、球墨铸铁多种材质可供选择,以适合不同工作介质及温度的要求。
  8、阀体有螺纹连接和法兰连接两种,安装方便。
  9、阀体结构形式有:两通阀(单座)、两通平衡阀(平衡式)。



三、技术参数
  1、输入控制信号:4-20mADC,输入阻抗250Ω
  2、位置反馈电位器:1K
  3、阀位输出信号:4-20mADC,负载电阻0-250Ω
  4、控制电机正反转采用过零触发双向可控硅。
  5、死区:0.5-3%连续可调。出产设置为1%
  6、输入控制信号断性保护:阀位可根据要求选择停、全开与全闭
  7、电源:220VAC50HZ
  8、工作环境温度:-5—+60℃、储存:-20—+65℃,相对湿度<85%
  9、执行机构与阀体联接方式:BSP平行内螺纹型
  10、执行机构输出力:1000N、1500N
  11、大相对温度:不结露
  12、电线联连:电线1.5mm2
  13、关闭方向:阀杆方向:阀杆下行为阀门关闭方向
  14、频率为50Hz,每毫米需4.6秒


四、特点
  1、220V交流电压的同步逆转马达,磁性离合器。
  2、动作利用齿轮传送,输出齿轮螺杆组采用绕中心轴旋转的平面滚动轴承支承,阀轴则采用中央螺套连接以及定位标尺。
  3、阀动位置指示器。
  4、可附加两个辅助性开关及手动控制杆。
  5、具有电器控制限位功能。
  6、正反作用设置。
  7、手动和自动功能。
  8、断线保护功能。
VB3000螺纹电动二通阀材料
  齿轮:不锈钢或黄铜减速器下板:镀锌钢
  外壳:防火ABS工程塑料支架:模铸铝


五、安装尺寸:

型号

规格
DN(mm)

主要尺寸(mm)

行程
(mm)

执行程
△Pmax

关闭压差


二通

三通

L

H

H1

D

K

C

n-d

(KPa)

VB7200-50

VB7300-50

50

23

450

145

165

125

20

4-18

45

500

500

VB7200-65

VB7300-65

65

290

468

150

185

145

20

4-18

45

400

400

VB7200-80

VB7300-80

80

310

475

185

200

160

20

8-18

45

300

300

VB7200-100

VB7300-100

100

350

475

205

220

180

22

8-18

45

300

300

VB7200-125

VB7300-125

125

400

504

230

250

210

22

8-18

45

200

200

VB7200-150

VB7300-150

150

410

532

280

285

240

24

8-22

45

100

100

VB7200-200

VB7300-200

200

520

550

280

340

295

30

12-22

45

100

100
