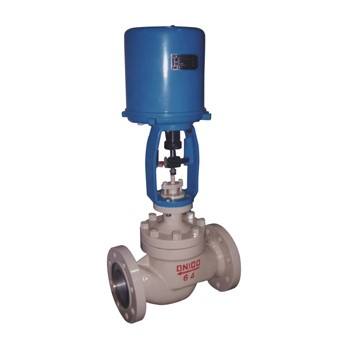

ZAZP电动单座调节阀

型号:ZAZP

产品时间:2013-04-08

简要描述:

ZAZP电动单座调节阀,电动单座调节阀由DDZ型直行程电动执行机构和直通单座阀两部分组成。电动单座调节阀以单项交流220V电源为动力,接受0~10或mA或4~20mA直流信号,

详细介绍

一、ZAZP电动单座调节阀概述:

         ZAZP电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。电动单座调节阀是一种压力平衡式的调节阀。接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
    本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。


二、ZAZP电动单座调节阀产品特点:
  阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
  可调节范围大,固有可调比为50,流量特性有直线和等百分比。
  调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
  伺服放大器采用深度动态负反馈,可提高自动调节精度。
  电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。
  电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
  波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
三、ZAZP电动单座调节阀零件材料
  阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
  阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
  填料:聚四氟乙烯、柔性石墨
  推杆、衬套:2Cr13
  垫片:橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片
  波纹管:1Cr18Ni9Ti

四、ZAZP电动单座调节阀规格与技术参数:

公称通径DN(mm)

3/4”

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量
系数kv

单座

P

0.08~0.8

1.2~5.0

8

12

20

32

50

80

120

200

280

450





双座

N





10

16

25

40

63

100

160

250

400

630

1000

1600

套筒

M





15



20

30



75

115



240

350





公称压力(MPa)

1.6 4.0 6.0

行程(mm)

10

16

25

40

60

100

电动执行器型号

DKZ-310/310C

DKZ-410/410C/510/510C

DKZ-510/510C

信号

Ⅱ型0-10mA DC  Ⅲ型4-20mA DC

介质温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

流量特性

直线  百分比

可调范围

30:1

电源电压

220VAC 50~60Hz

作用方式

电开式(K) 电闭式(B)








(MPa)

0.6



低温: ZG1Cr18Ni9Ti

1.6

常温:HT200 ZG230-450

4.0



低温: ZG1Cr18Ni9Ti

常温:ZG230-450、ZG1Cr18Ni9Ti

中温:ZG230-450、ZG1Cr18Ni9Ti

6.4

低温:ZG1Cr18Ni9Ti

常温:ZG230-450、ZG1Cr18Ni9Ti

中温:ZG230-450、ZG1Cr18Ni9Ti

法兰尺寸

管连接

铸钢法兰按JB77-59,铸铁法兰按JB79-59

法兰型式

法兰密封型式按JB77-59,其中PN6.0法兰按准糟式
铸钢法兰按光滑式,铸铁法兰按凹式

阀芯材质

1Cr18Ni9Ti

上阀盖型式

普通式(常温型),热片式(中温型),长劲式(低温式)

五、ZAZP电动单座调节阀主要技术性能指标:

项目

指标

基本误差%

±5.0

回差%

3.0

死区%

3.0

泄漏量

单座阀

符合JB/T7387-94 IV级 小于阀的额定容量×10-4

双座阀

符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3

套筒阀

符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3

六、ZAZP电动单座调节阀所允许压差:

使用情况

阀芯处于流开状态,关闭时阀后压力P2=0

公称通径
DN(mm)

阀座直径
DN(mm)

执行机构
有效推力
(N)

允许压差(sMPa)

电动直通单座调节阀

PN1.6(MPa)

PN6.4(MPa)

3/4

3

4

5







6

7

8

20

10

12

15

20

400,1000,2500

公称压力

3.8

2.7

1.7

1.0

公称压力

4.34.3

2.5

25

26

400,1000,2500

0.5

公称压力

0.6

3.6



32

32

0.4

公称压力

0.4

2.3



40

40

400,1000
2500,6400

0.7

1.0

0.7

1.5



50

50

0.5

1.0

0.5

1.0



65

66

6400,16000

1.4

1.4

80

80

1.0

1.0

100

100

0.6

0.6

125

125

6400,16000

0.5

1.0

0.5

1.0

150

150

0.3

0.7

0.3

0.7

200

200

0.2

0.4

0.2

0.4

250

250

16000

0.3

0.3

300

300

0.2

0.2

五;ZAZP电动单座调节阀法兰标准:
铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型:PN10、PN16为凸面
PN40、PN64为凹凸面,阀体为凹面
结构长度:GB12221-89
夹套保温型夹套载热体接口:对焊φ18×4
阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、DIN等标准。

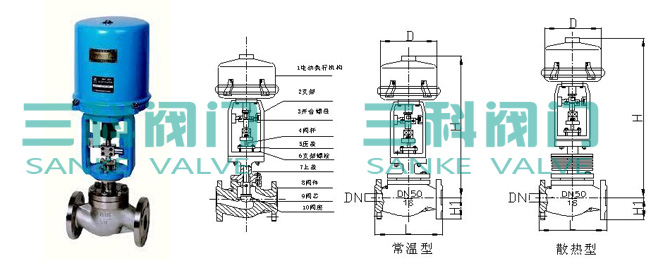

公称通径
DN
L(mm) A B H(mm) H1(mm)
PN16 PN40 PN64 普通型 热片型
25 184 197 230 230 460 668 819 75
40 222 235 260 684 835 95
50 254 267 300 684 835 98
80 295 317 380 230 530 785 946 130
100 350 368 430 795 946 156
150 480 473 550 260 630 945 1160 208
200 600 615 650 945 1160 250
250 650 670 690 1050 1320 265
300 740 770 800 1145 1320 265



六、ZAZP电动单座调节阀安装:
    1 安装人员首先应认识到电动单座调节阀是一种精密的仪表设备,不准碰撞、跌摔、以免损坏,影响产品性能。
    2 在初次开工前和停工检修后应先冲洗配管系统,然后安装电动单座调节阀,并应保证管道内力不超过电动单座调节阀的极限值。
    3 主意务必按电动单座调节阀所示的介质流动方向(阀体上的箭头)安装电动单座调节阀。
    4电动单座调节阀应该垂直倒立安装在管道上。执行器在下,控制阀在上,如图5所示,这样可以保证介质的温度不会传送到执行器上。当介质温度低于80℃时,电动单座调节阀可以正立安装。当介质温度高于80℃时,电动单座调节阀必须垂直倒立安装,即执行器向下安装。在阀自重较大或有震动的场合应加支架。
    5 在电动单座调节阀前后安装压力表,以便设定调整时察看。
