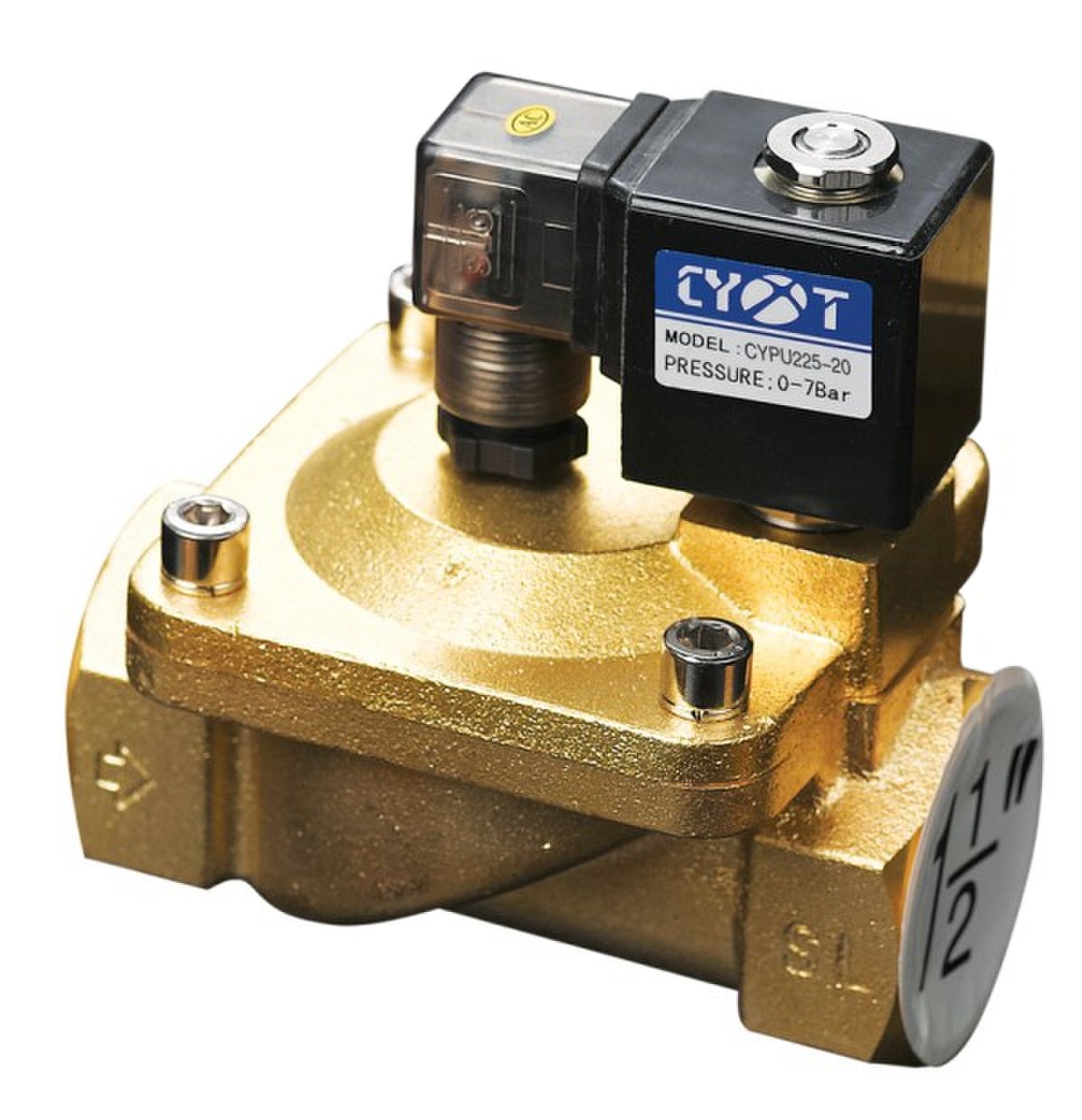

一、 二位二通电磁阀概述：
二位二通式常闭、常开型ZS直动式电磁阀体为铜锻造，配管方式可任意角度安装，为增强寿命好是水平管线圈朝上产品为系列化生产，体积小、流量大，膜片可采用特殊材质，耐温达120℃，因此可用于热水流体。
1.电磁阀从原理上分为：
1）直动式电磁阀： 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分步直动式电磁阀： 原理： 它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
二、技术参数：
|
型号 |
ZS-2.5 |
ZS-4 |
ZS-10 |
ZS-15 |
ZS-20 |
ZS-25 |
ZS-35 |
ZS-40 |
ZS-50 |
|
使用流体 |
空气、水、油、热水、瓦斯 |
||||||||
|
动作方式 |
直动式 |
||||||||
|
型式 |
常闭式常开式 |
||||||||
|
流量孔径mm |
2.5 |
4 |
16 |
20 |
25 |
35 |
40 |
50 |
|
|
C V 值 |
0.23 |
0.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
接管口径 |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
使用流体粘度 |
20CST以下 |
||||||||
|
使用压力 |
水(热水) :0～10 空气：0～10 油:0～5Kgf/cm2 |
||||||||
|
大耐压力 |
16kgf/cm2 |
||||||||
|
介质温度 |
-5～120°C |
||||||||
|
使用电压范围 |
±10% 电压:AC220V AC110V DC24V 其它电压和工厂接洽 |
||||||||
|
本体材质 |
黄铜不锈钢 |
||||||||
|
油封材质 |
NBR或VITON |
||||||||
三、 外形尺寸：
|
规格型号 |
长(L)mm |
高(H)mm |
接管螺纹 |
|
ZS-2.5 |
40.5 |
75 |
PT1/8" 1/4" |
|
ZS-4 |
52.5 |
85.5 |
PT3/8" |
|
ZS-10 |
69 |
117 |
PT3/8" |
|
ZS-15 |
69 |
117 |
PT1/2" |
|
ZS-20 |
73 |
123.5 |
PT3/4" |
|
ZS-25 |
99 |
134.5 |
PT 1" |
|
ZS-35 |
123 |
172 |
PT1 1/4" |
|
ZS-40 |
123 |
172 |
PT1 1/2" |
|
ZS-50 |
168 |
209 |
PT 2" |
