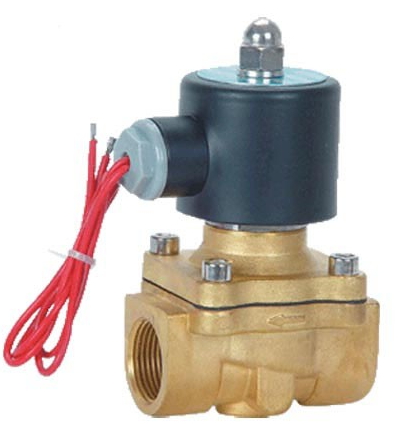

2W水用电磁阀

型号:2W

产品时间:2012-06-28

简要描述:

2W水用电磁阀通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭

详细介绍

一、2W水用电磁阀概述:

   二位二通式常闭、常开型ZS直动式电磁阀体为铜锻造,配管方式可任意角度安装,为增强寿命好是水平管线圈朝上产品为系列化生产,体积小、流量大,膜片可采用特殊材质,耐温达120℃,因此可用于热水流体。

1.电磁阀从原理上分为:

  1)直动式电磁阀:   原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。

  2)分步直动式电磁阀:   原理: 它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。



二、技术参数:

型号

ZS-2.5

ZS-4

ZS-10

ZS-15

ZS-20

ZS-25

ZS-35

ZS-40

ZS-50

使用流体

空气、水、油、热水、瓦斯

动作方式

直动式

型式

常闭式常开式

流量孔径mm

2.5

4

16

20

25

35

40

50

C V 值

0.23

0.6

4.8

7.6

12

24

29

48

接管口径

1/8"

1/4"

3/8"

1/2"

3/4"

1"

11/4"

11/2"

2"

使用流体粘度

20CST以下

使用压力

水(热水) :0~10 空气:0~10 油:0~5Kgf/cm2

大耐压力

16kgf/cm2

介质温度

-5~120°C

使用电压范围

±10% 电压:AC220V AC110V DC24V 其它电压和工厂接洽

本体材质

黄铜不锈钢

油封材质

NBR或VITON



三、外形尺寸:

规格型号

长(L)mm

高(H)mm

接管螺纹

ZS-2.5

40.5

75

PT1/8" 1/4"

ZS-4

52.5

85.5

PT3/8"

ZS-10

69

117

PT3/8"

ZS-15

69

117

PT1/2"

ZS-20

73

123.5

PT3/4"

ZS-25

99

134.5

PT 1"

ZS-35

123

172

PT1 1/4"

ZS-40

123

172

PT1 1/2"

ZS-50

168

209

PT 2"

安装注意事项:

 (1)安装时应注意阀体上箭头应与介质流向一致;

 (2)不可装在有直接滴水或溅水的地方且电磁阀应垂直向上安装。

 (3)电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。

 (4)电磁阀安装后,管道中不得有反向压差。并需通电数次,使之适温后方可正式投入使用。

 (5)电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。

 (6)当电磁阀发生故障或清洗时,为保证系统继续运行,应安装旁路装置。

其他技术参数备注:

 (1)电磁阀价格由口径、材质、压力及调节精度、调节范围的不同而异,恕不公布价格!

 (2)连接形式:法兰、焊接等

 (3)传动方式:手动、气动、电动、自力式

 (4)口径从DN6-DN600;压力从1.0MPA-32MPA;温度-40℃-450℃

 (5)材质有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;
