一、ZBSF不锈钢电磁阀概述:
ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中.ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制.ZBSF系列电磁阀主要用于腐蚀气体,超净气等气体介质控制。
二、性能参数:
工作介质 |
腐蚀性气体、短冷流体、食用流体ZBSF-1:气体用ZBSF-1Y:液体用ZBSF-2:气体用ZBSF-2Y |
||||||
介质温度(℃) |
ZBSF-1:(1Y)≤60℃;ZBSF-2:(2Y)≤200℃ |
||||||
公称压力(Mpa) |
1.6 |
||||||
工作压力(Mpa) |
0 - 1.6 |
||||||
电源电压 |
AC220V,其余规格可作特殊订货 |
||||||
额定流量系数(KV) |
按JB/T352-94规定 |
||||||
泄漏量(m1/min) |
按JB/T352-94.F规定 |
||||||
公称通径(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
功耗(AV) |
40 |
50 |

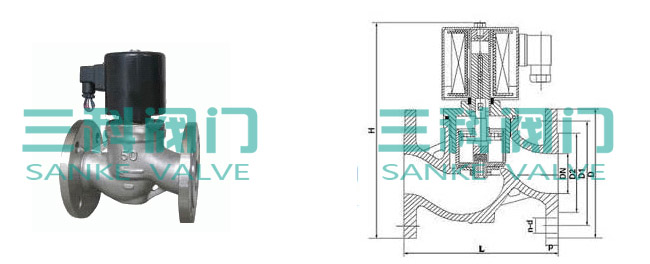

三、安装尺寸:
公称通径DN |
内螺纹连接 |
法兰连接 |
|||||||||
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
||||||||
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
32 |
182 |
120 |
1 1/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
40 |
182 |
140 |
1 1/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
65 |
|
|
|
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
125 |
|
|
|
416 |
400 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
150 |
|
|
|
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
四、结构与原理:
ZBSF不锈钢电磁阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。
五、安装须知:
1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。
3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,好安装旁路装置(如图一)。
4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型电磁阀不能在爆炸危险场合使用。
8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。
9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表,以便观察管道压力。
六、使用保养:
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物,注意不要损坏密封面。
4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。
7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。
