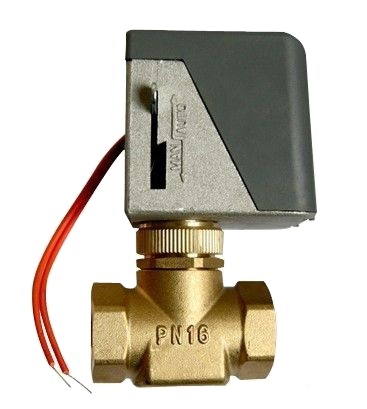

VA7010开关式电动阀

型号:VA7010

产品时间:2012-06-28

简要描述:

VA7010开关式电动阀的驱动器与阀门采用螺纹连接方式,可在阀门安装之后,再安装驱动器。现场装配,接线灵活、方便。驱动器之平面设计可以贴近墙面安装,占用空间小,产品可靠耐用

详细介绍

一、VA7010开关式电动阀概述:

   YK7020开关式电动阀的驱动器与阀门采用螺纹连接方式,可在阀门安装之后,再安装驱动器。现场装配,接线灵活、方便。驱动器之平面设计可以贴近墙面安装,占用空间小,产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内出现的高温高湿环境可靠工作。


结构特点:
  1、阀体黄铜锻造,不锈钢杆及弹簧,体积小,耐腐蚀。
  2、阀芯结构优化,在不减少Kv值的情况下,允许压差大。
  3、驱动器与阀体分离,可快速拆装。
  4、驱动器有可供系统调试和维修时作用的手动操作杆。



性能参数:

工作介质

腐蚀性气体、短冷流体、食用流体ZBSF-1:气体用ZBSF-1Y:液体用ZBSF-2:气体用ZBSF-2Y

介质温度(℃)

ZBSF-1:(1Y)≤60℃;ZBSF-2:(2Y)≤200℃

公称压力(Mpa)

1.6

工作压力(Mpa)

0 - 1.6

电源电压

AC220V,其余规格可作特殊订货

额定流量系数(KV)

按JB/T352-94规定

泄漏量(m1/min)

按JB/T352-94.F规定

公称通径(mm)

10

15

20

25

32

40

50

功耗(AV)

40

50



三、结构与原理:
  VA7010开关式电动阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

四、安装须知:
1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。
3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,好安装旁路装置(如图一)。
4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型电磁阀不能在爆炸危险场合使用。
8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。
9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表,以便观察管道压力。



五、使用保养:
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物,注意不要损坏密封面。
4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。
7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。
