一、斯派莎克DP27隔膜式减压阀,通过对同一主阀、不同型号异阀的多元化组合,可有效的控制蒸汽温度和/或压力。 DP27隔膜式减压阀的设计制造完全依据使用者的需求,其多元化的组合在工业界没有任何其他的调节阀可与之媲美。为了实现多目标控制设备的独立性和经济性,可在同一个主阀上组合多种控制,无论是温度控制、压力调节还是二者在一起,都能做到反应迅速、控制精确、安全可靠。
同时,DP27隔膜式减压阀的所有零件均能够分解检查或保养,而无需移动管路中的主阀体。正确的选型和安装保养,更能保证其长期无故障的工作。

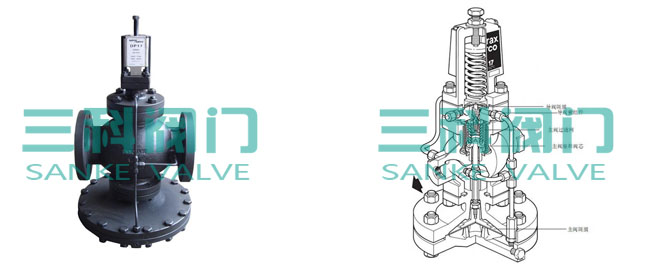

DP27减压阀启动前导阀弹簧处于自由状态时,主阀和导阀处于关闭状态。导阀有弹簧力作用打开,蒸汽经由导阀进入主隔膜室,一部分蒸汽则经由控制孔流出,当导阀流入的蒸汽大于由控制孔流出的蒸汽,主隔膜阀中的控制压力增大,打开主阀。随着蒸汽流过主阀,下游压力的增量经由感应管反馈,作用在导阀隔膜下,平衡隔膜上部的弹簧压力,使导阀组建关闭节流,维持主隔膜中的压力,控制主阀开度输送适量的蒸汽。调节导阀隔膜上的弹簧即可改变下游压力。
二、主要零部件材料
零件名称 |
材质 |
阀体、阀盖、底盖 |
WCB/CF8 |
阀座 |
2Cr13/304SS |
阀瓣 |
2Cr13/304SS |
缸套 |
2Cr13/304SS |
活塞 |
2Cr13/304SS |
阀杆 |
2Cr13 |
膜片 |
304SS |
弹簧 |
60Si2Mn |
密封垫 |
橡胶/聚四氟乙烯 |
导阀体、导阀盖 |
25#/304SS |
三、主要尺寸:
公称通径DN |
外 形 尺 寸 |
|||
L |
H |
Hl |
||
1.6/2.5MPa |
4.0MPa |
|||
15 |
160 |
180 |
290 |
90 |
20 |
160 |
180 |
300 |
98 |
25 |
180 |
200 |
300 |
110 |
32 |
200 |
220 |
300 |
110 |
40 |
220 |
240 |
320 |
125 |
50 |
250 |
270 |
320 |
125 |
65 |
280 |
300 |
325 |
130 |
80 |
310 |
330 |
365 |
160 |
100 |
350 |
380 |
365 |
170 |
125 |
400 |
450 |
475 |
200 |
150 |
450 |
500 |
475 |
210 |
200 |
500 |
550 |
515 |
240 |
四、主要性能规范:
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
壳体试验压力(MPa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
密封试验压力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
最高进口压力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
出口压力范围(MPa) |
0.1~1.0 |
0.2~1.6 |
0.2~2.5 |
0.5~3.5 |
0.5~3.5 |
0.5~4.5 |
最小阀前阀后压差(MPa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
压力特性偏差 |
符合GB/T12245-2005标准 |
|||||
流量特性偏差 |
符合GB/T12245-2005标准 |
|||||
泄漏率 |
0 |
|||||
工作温度 |
≤120°C |
