当前位置:主页 > 产品中心 > 减压阀 > 比例式减压阀 > Y43X比例式减压阀

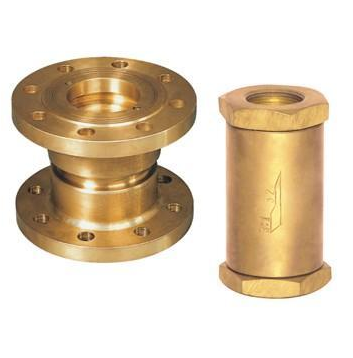

Y43X比例式减压阀

型号:Y43X-16T

产品时间:2012-06-26

简要描述:

Y43X比例式减压阀在进口压力P1的作用下,浮动活塞被推开,介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力,也就是在管路有压力的情况下,活塞两端的面积比构成了阀前与阀后的压力比。

详细介绍

一、Y43X比例式减压阀概述:

   生产的Y43X-A比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。
   该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。
   我厂减压阀的减压比例是:2:1,3:1,4:1,3:2,5:2等,亦可根据用户的要求设计特殊比例的减压阀。

   (法兰连接尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4216.5-84标准)



二、主要技术参数:

型号

公称压力
PN(MPa)

公称通径
DN(MM)

L

Y43X-10T(B型)

1.0

50

85

65

102

80

122

100

140

125

160

150

178

200

230

Y43X-16T

1.6

50

85

65

102

80

122

100

140

125

160

150

178

200

230

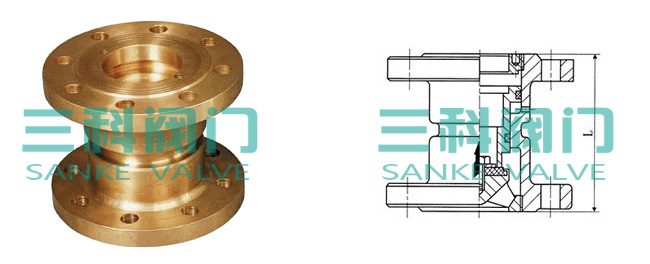

三、主要外形尺寸:

公称通径DN(MM)

尺寸(MM)

C

L

D

15

1/2"

80

50

20

3/4"

80

50

25

1"

90

54

32

1 1/4"

100

60

40

1 1/2"

110

68

50

2"

120

80

减压阀的选用标准:
标准一
  在给定的弹簧压力级范围内,使出口压力在大值与小值  减压阀
之间能连续调整,不得有卡阻和异常振动;
标准二
  对于软密封的减压阀,在规定的时间内不得有渗漏;对于金属密封的减压阀,其渗漏量应不大于大流量的0.5%;
标准三
  出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于10%;
标准四
  进口压力变化时,直接作用式的出口压力偏差不大于10%,先导式的不大于5%;
标准五
  通常,减压阀的阀后压力应小于阀前压力的0.5倍;
标准六
  减压阀的应用范围很广,在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用,介质流经减压阀出口处的量,一般用质量流量或体积流量表示;
标准七
  波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质;
标准八
  薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质;
标准九
  先导活塞式减压阀,适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质,   若用不锈耐酸钢制造,可适用于各种腐蚀性介质;
标准十
  先导波纹管式减压阀,适用于低压、中小口径的蒸汽、空气等介质;
标准十一
  先导薄膜式减压阀,适用于低压、中压、中小口径的蒸汽或水等介质;
标准十二
  减压阀进口压力的波动应控制在进口压力给定值的80%~105%,如超过该范围,减压前期的性能会受影响;
标准十三
  通常减压阀的阀后压力应小于阀前压力的0.5倍;
标准十四
  减压阀的每一档弹簧只在一定的出口压力范围内适用,超出范围应更换弹簧;
标准十五
  在介质工作温度比较高的场合,一般选用先导活塞式减压阀或先导波纹管式减压阀;
标准十六
  介质为空气或水(液体)的场合,一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀;
标准十七
  介质为蒸汽的场合,宜选用先导活塞式或先导波纹管式减压阀;
标准十八
  为了操作、调整和维修的方便,减压阀一般应安装在水平管道上。
