一、Y110减压稳压阀概述：
YW410.YW416.YW425.YFW110型减压稳压阀,已经发展为第二代产品,主要特点:1、DN65口径以上活塞式.替了膜片提高寿命3倍以上;2、DN50口径以下,用尼龙强化橡胶的平膜片代替了原来的膜片,也提高寿命3倍以上.适用介质:水、空气.介质温度:0~90°C.
|
零件名称
|
弹簧罩、阀体、阀盖
|
橡胶膜片
|
密封垫
|
调节弹簧
|
活塞、缸套
|
阀杆
|
|
材料
|
灰铸铁、铸钢
|
尼龙强化橡胶
|
丁腈橡胶
|
硅锰钢
|
不锈钢
|
铜、不锈钢
|

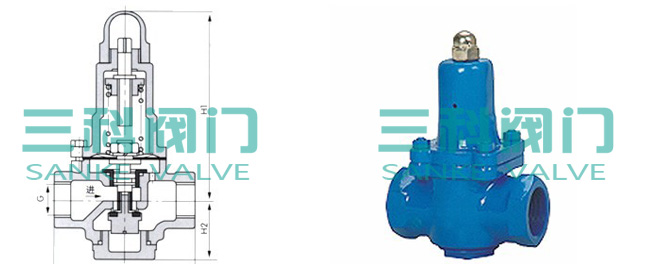

三、主要外形尺寸：
|
型号
|
尺寸 (mm)
|
||||||
|
Y110X-16
Y110X-16C
|
管螺纹 G
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
100
|
100
|
120
|
150
|
150
|
180
|
|
|
H1
|
135
|
135
|
152
|
180
|
196
|
201
|
|
|
H2
|
41
|
41
|
45
|
53
|
56
|
58
|
|
减压阀的选用标准:
标准一
在给定的弹簧压力级范围内，使出口压力在大值与小值 减压阀
之间能连续调整，不得有卡阻和异常振动；
标准二
对于软密封的减压阀，在规定的时间内不得有渗漏；对于金属密封的减压阀，其渗漏量应不大于大流量的0.5%；
标准三
出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于10%；
标准四
进口压力变化时，直接作用式的出口压力偏差不大于10%，先导式的不大于5%；
标准五
通常，减压阀的阀后压力应小于阀前压力的0.5倍；
标准六
减压阀的应用范围很广，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量或体积流量表示；
标准七
波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质；
标准八
薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质；
标准九
先导活塞式减压阀，适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质， 若用不锈耐酸钢制造，可适用于各种腐蚀性介质；
标准十
先导波纹管式减压阀，适用于低压、中小口径的蒸汽、空气等介质；
标准十一
先导薄膜式减压阀，适用于低压、中压、中小口径的蒸汽或水等介质；
标准十二
减压阀进口压力的波动应控制在进口压力给定值的80%～105%，如超过该范围，减压前期的性能会受影响；
标准十三
通常减压阀的阀后压力应小于阀前压力的0.5倍；
标准十四
减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧；
标准十五
在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀；
标准十六
介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀；
标准十七
介质为蒸汽的场合，宜选用先导活塞式或先导波纹管式减压阀；
标准十八
为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。
