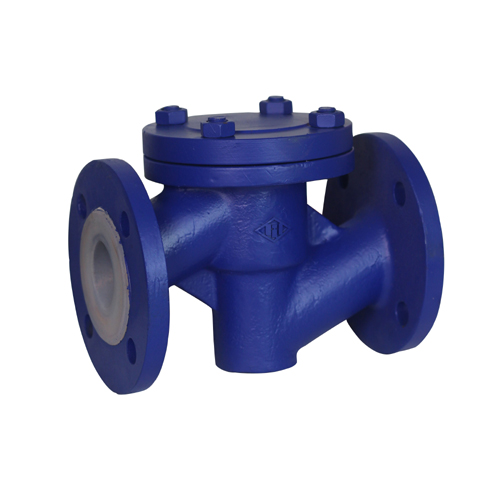

H41F46衬氟止回阀

型号:H41F46

产品时间:2012-07-07

简要描述:

H41F46衬氟止回阀是一种防腐蚀的止回阀,主要可用于酸类的腐蚀性环境当中。

详细介绍

一、H41F46衬氟止回阀产品概述:

1.旋启式止回阀
主要型号有:全衬里H44F46与H74F46单瓣旋启式系列和H76F46型双瓣旋启式系列,它们的结构形式为:阀瓣都是围绕阀座外的(销)轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活,密封可靠,另外,H72F46和H76F46型止回阀的特点是:除了阀体,阀瓣外,复位弹簧也全部包衬了耐腐蚀的氟塑料,设计合理的弹簧,使阀瓣在低压区内也能产生足够的密封比压,保证阀门在低压力区密封的可靠性。

2.升降立式止回阀
主要型号有全衬里H40F46型,H42F46和H72F46升降立式止回阀,其中H40F46是一种新型结构,阀瓣为半球型,它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。

3.升降式止回阀
主要型号有:全衬里H41F46直通升降式止回阀,其结构特点是:衬氟阀瓣垂直于阀体进、出口轴线作升降运动。

二、H41F46衬氟止回阀设计规范:

遵循GB 13932/GB122235/GB12236/JB/T8937/APl594标准.

三、H41F46衬氟止回阀性能规范:

设计规范
结构长度
连接法兰
实验与检验
产品标识
供货规范
GB/T12235
(GB/T12236)
GB/T 12221
JB/T 78;JB/T 79
GB/T 13927
GB/T 12220
JB/T 7928

四、H41F46衬氟止回阀主要零件材料:

序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
PL
RL
1
阀体 / 端盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
阀瓣 / 阀杆
35
1Cr13
1Cr18Ni9
1Cr18Ni12Mo2 Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里 / 阀座
PTFE ( F 4 )、 PCTFE ( F 3 )、 FEP ( F 46 )、 PFA (可溶性 F 4 )
4
紧固螺母
35
1Cr17Ni2
1Cr18Ni9Ti
5
螺 母
45
0Cr18Ni9
0Cr18Ni9

五、H41F46衬氟止回阀主要外形连接尺寸(mm):

公称通径
标 准 值
参 考 值
DN(mm)
NPS
(inch)
L
D
D 1
D 2
f
b
Z- φ d
B
H
WT(Kg)
PN 0.6MPa
15
1/2
130
80
55
40
2
12
4- φ 12
105
55
4
20
3/4
150
90
65
50
2
14
4- φ 12
115
58
5
25
1
160
100
75
60
2
14
4- φ 12
128
60
6
32
11/4
180
120
90
70
2
16
4- φ 14
145
75
7
40
11/2
200
130
100
80
3
16
4- φ 14
160
82
8
50
2
230
140
110
90
3
16
4- φ 14
178
95
10
65
2 1/2
290
160
130
110
3
16
4- φ 14
205
105
20
80
3
310
185
150
125
3
18
4- φ 18
230
120
25
100
4
350
205
170
145
3
18
4- φ 18
255
135
30
125
5
400
235
200
175
3
20
8- φ 18
305
158
50
150
6
480
260
225
200
3
20
8- φ 18
345
180
65
200
8
495
315
280
255
3
22
8- φ 18
415
215
137
250
10
622
370
335
310
3
24
12- φ 18
490
240
150
300
12
698
435
395
362
4
24
12- φ 23
540
265
185
350
14
787
485
445
412
4
26
12- φ 23
585
300
215
400
16
914
535
495
462
4
28
16- φ 23
635
360
244
450
18
978
590
550
518
4
28
16- φ 23
680
385
276
500
20
978
640
600
568
4
30
16- φ 23
740
415
315
PN 1.0MPa
15
1/2
130
95
65
45
2
14
4- φ 14
105
55
5
20
3/4
150
105
75
55
2
16
4- φ 14
115
58
7
25
1
160
115
85
65
2
16
4- φ 14
128
60
9
32
11/4
180
135
100
78
2
18
4- φ 18
145
75
11
40
11/2
200
145
110
85
3
18
4- φ 18
160
82
13.5
50
2
230
160
125
100
3
20
4- φ 18
178
95
18
65
21/2
290
180
145
120
3
20
4- φ 18
205
105
22
80
3
310
195
160
135
3
22
4- φ 18
230
120
28
100
4
350
215
180
155
3
22
8- φ 18
255
135
34
125
5
400
245
210
185
3
24
8- φ 18
305
158
58
150
6
480
280
240
210
3
24
8- φ 23
345
180
72
200
8
495
335
295
265
3
26
8- φ 23
415
215
150
250
10
622
390
350
320
3
28
12- φ 23
490
240
165
300
12
698
400
400
368
4
28
12- φ 23
540
265
190
350
14
787
460
460
428
4
30
16- φ 23
585
300
225
400
16
914
515
515
482
4
32
16- φ 25
635
360
254
450
18
978
565
565
532
4
32
20- φ 25
680
385
285
500
20
978
620
620
585
4
34
20- φ 25
740
415
333
PN 1.6MPa
15
1/2
130
95
65
45
2
14
4- φ 14
110
55
6
20
3/4
150
105
75
55
2
16
4- φ 14
120
58
7.8
25
1
160
115
85
65
2
16
4- φ 14
135
60
10
32
11/4
180
135
100
78
2
18
4- φ 18
150
75
12.5
40
11/2
200
145
110
85
3
18
4- φ 18
165
82
14.5
50
2
230
160
125
100
3
20
4- φ 18
185
95
19.5
65
21/2
290
180
145
120
3
20
4- φ 18
210
105
25.5
80
3
310
195
160
135
3
22
4- φ 18
235
120
30
100
4
350
215
180
155
3
24
8- φ 18
260
135
36
125
5
400
245
210
185
3
26
8- φ 18
310
158
62
150
6
480
280
240
210
3
28
8- φ 23
350
180
78
200
8
495
335
295
265
3
30
12- φ 23
420
215
156
250
10
622
405
355
320
3
32
12- φ 25
505
240
172
300
12
698
460
410
375
4
34
12- φ 25
560
265
240
350
14
787
520
470
435
4
38
16- φ 25
605
300
208
400
16
914
580
525
485
4
40
16- φ 30
650
350
265
