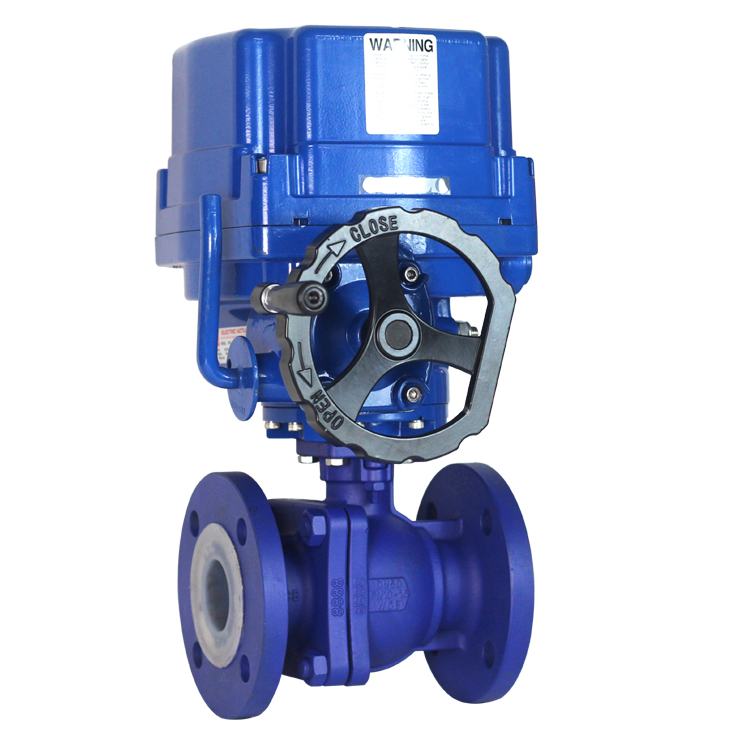

Q941F46电动衬氟球阀

型号:Q941F46

产品时间:2019-04-11

简要描述:

Q941F46电动衬氟球阀启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。

详细介绍

一、Q941F46电动衬氟球阀概述:

电动衬氟球阀可分为对分二片式和三片式两种结构型式,除具有的流体阻力小,启闭速度快,结构简单外,采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。结构紧凑合理,阀体内腔空间小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

二、Q941F46电动衬氟球阀基本型号 :

手动

Q41F3

蜗轮

Q341F3

Q41F46

Q341F46

气动

Q641F3

电动

Q941F3

Q641F46

Q941F46

三、Q941F46电动衬氟球阀技术规范:

设计标准

GB12237

结构长度

GB12221

法兰标准

JB/T79-94

GB9113.1-26

检验试验

JB/T9092-99

驱动方式

手动、电动、气动、蜗轮

四、Q941F46电动衬氟球阀主要零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P8

R8

R3

R3

1

阀体/阀盖

A216-C

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

2

球体/阀杆

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

3

衬里/阀座

PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)

4

填料/压盖

PTFE(F4)

A351-CF3

A351-CF3

5

填料

A216-WCB

A351-CF8

A351-CF8

6

支架

A193-B7

A194-8

A193-B8M

7

紧固螺栓

A193-B7

A193-B8M

A194-8

8

螺母

A194-2H

A194-8

A194-8

9

操作手柄

A216-WCB

A216-WCB

A216-WCB

五、Q941F46电动衬氟球阀主要外型和连接尺寸:

公称通径

标准值

参考值

DN(mm)

NPS
(inch)

L

D

D1

D2

f

b

Z-Φd

W

Do(蜗轮)

H

WT(Kg)

PN1.0MPa

15

1/2

140

95

65

45

2

14

4-Φ14

120



80

2.5

20

3/4

140

105

75

55

2

16

4-Φ14

140



90

3

25

1

150

115

85

65

2

16

4-Φ14

160



100

4.5

32

11/4

165

135

100

78

2

18

4-Φ14

160



110

5.7

40

11/2

180

145

110

85

2

18

4-Φ14

200



120

7

50

2

200

160

125

100

3

20

4-Φ14

250



135

9.5

65

11/2

220

180

145

120

3

20

4-Φ14

300



145

15

80

3

250

195

160

135

3

22

4-Φ14

350



185

19

100

4

280

215

180

155

3

22

8-Φ18

400



95

33

125

5

320

245

210

185

3

24

8-Φ18

500



210

58

150

6

360

280

240

210

3

24

8-Φ23



200

450

93

200

8

457

335

295

265

3

26

8-Φ23



240

490

155

250

10

533

390

350

320

3

28

12-Φ23



240

550

210

六、Q941F46电动衬氟球阀主要外型和连接尺寸:

PN1.6MPa

15

1/2

140

95

65

45

2

14

4-Φ14

120



80

2.5

20

3/4

140

105

75

55

2

16

4-Φ14

140



90

3

25

1

150

115

85

65

2

16

4-Φ14

160



100

4.5

32

21/4

165

135

100

78

2

18

4-Φ18

160



110

5.7

40

11/2

180

145

110

85

3

18

4-Φ18

200



120

7

50

2

200

160

125

100

3

20

4-Φ18

250



135

9.5

65

11/2

220

180

145

120

3

20

4-Φ18

300



145

15

80

3

250

195

160

135

3

22

8-Φ18

350



185

19

100

4

280

215

180

155

3

24

8-Φ18

400



195

33

125

5

320

245

210

185

3

26

8-Φ18

500



210

58

150

6

360

280

240

210

3

28

8-Φ23



200

450

93

200

8

457

335

295

265

3

30

12-Φ23



240

490

155

PN2.5MPa

15

1/2

140

95

65

45

2

16

4-Φ14

120



80

2.5

20

3/4

140

105

75

55

2

16

4-Φ14

140



90

3

25

1

150

115

85

65

2

16

4-Φ14

160



100

4.5

32

11/4

165

135

100

78

2

18

4-Φ18

160



110

5.7

40

11/2

180

145

110

85

3

18

4-Φ18

200



120

7

50

2

200

160

125

100

3

20

4-Φ18

250



135

9.5

65

21/2

220

180

145

120

3

22

8-Φ18

300



145

15

80

3

250

195

160

135

3

22

8-Φ18

300



185

19

100

4

280

230

190

160

3

24

8-Φ23



200

195

33

125

5

320

270

220

188

3

28

8-Φ25



200

210

58

150

6

360

300

250

218

3

30

8-Φ25



200

450

93

订货须知:

一、①Q941F46电动衬氟球阀产品名称与型号②Q941F46电动衬氟球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q941F46电动衬氟球阀型号,请按Q941F46电动衬氟球阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
