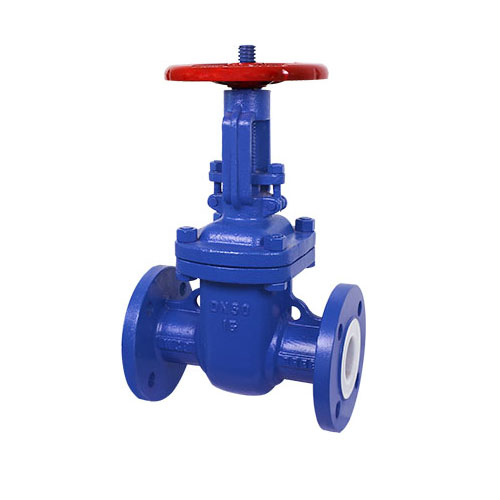

Z41F46衬氟闸阀

型号:Z41F46

产品时间:2012-07-08

简要描述:

Z41F46衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

详细介绍

一、Z41F46衬氟闸阀产品概述

    闸阀是一种带见的启闭阀门,利用两侧面密封呈楔状的闸板来接通或截断管路中介质,楔式闸阀不允许微量开启在管路中作节流装置用,以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

二、Z41F46衬氟闸阀结构特点:

1.阀体有扁体和圆体两种形状:GB阀门采用圆体,ANSI磅级阀门DN≤300Lb采用扁体,DN≥400Lb采用圆体,阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件,全部名衬FEP(F46)等氟塑料;
2.密封副为FPF(F46)/ FEP(F46)或其它材料组合,摩擦系数小,启闭力矩低;
3.填料采用PTFE(F4)标准填料,密封性能好,维修更换方便;
4.带有弹性的闸板,可补偿闸板密封面与阀座密封面之间楔角偏差,吻合度好,密封效果理想;
5.介质可从两侧任意方向通过闸阀,适用于介质方向可能改变的管路上作用启闭装置。

三、Z41F46衬氟闸阀性能规范

设计规范
结构长度
连接法兰
试验与检验
产品标识
供货规范
GB/T12233
(GB/T12235)
GB/T 12221
JB/T 78;JB/T 79
GB/T 13927
GB/T 12220
JB/T 7928

四、Z41F46衬氟闸阀零部件材料

序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
G
P
R
PL
PL
1
阀体 / 端盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球体 / 阀杆
1Cr13
2Cr13
1Cr18Ni9
1Cr18NI12Mo2TI
00Cr18NI10
00Cr17Ni14Mo2
3
衬里 / 阀座
PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )
4
填料 / 压盖
PTFE(F4)
PTFE(F4)
PTFE(F4)
5
填料
35
1Cr17NI2
1Cr17Ni2
6
活节螺栓
ZCuA110Fa3
ZCuA110Fa3
ZCuA110Fa3
7
阀杆螺母
35
1Cr18Ni2
1Cr18Ni2
8
紧固螺栓
35
1Cr18Ni2
1Cr18Ni2
9
螺母
45
0Cr18NI9
0Cr18NI9
10
手 轮
WCB
WCB
WCB

五、Z41F46衬氟闸阀规格尺寸表

公称通径
标准值
参考值
DN
(mm)
NPS
(inch)
L
D
D1
D2
1
b
z- φ d
DO
H
H1
WT(kg)
PN0.6MPa
15
1/2
130
80
55
40
2
12
4- φ 12
100
100
120
5
20
3/4
150
90
65
50
2
14
4- φ 12
100
120
140
8
25
1
160
100
75
60
2
14
4- φ 12
120
130
150
7
32
11/4
180
120
90
70
2
16
4- φ 14
120
156
185
10
40
11/2
240
130
100
80
3
16
4- φ 14
160
165
205
18
50
2
250
140
110
90
3
16
4- φ 14
160
350
400
25
65
21/2
270
160
130
110
3
16
4- φ 14
180
370
435
30
80
3
280
185
150
125
3
18
4- φ 18
180
460
510
43
100
4
300
205
170
145
3
18
4- φ 18
220
495
595
58
125
5
325
35
200
175
3
20
8- φ 18
220
610
735
100
182
6
350
280
225
200
3
20
8- φ 18
240
670
820
115
200
8
400
315
230
225
3
22
8- φ 23
240
815
1015
145
250
10
450
70
335
310
3
24
12- φ 23
240
965
1215
230
300
12
500
435
385
362
4
24
12- φ 23
280
1140
1440
335
350
14
550
485
445
412
4
26
12- φ 23
280
1275
1625
540
400
16
600
535
485
462
4
28
16- φ 23
320
1445
1845
670
450
18
650
590
550
518
4
28
16- φ 23
320
1530
1980
780
500
20
700
640
600
568
4
30
16- φ 23
360
1725
2225
850
PN 1.0MPa
15
1/2
130
95
65
45
2
14
4- φ 14
100
110
125
6
20
3/4
150
105
75
55
2
16
4- φ 14
100
120
140
7
25
1
160
115
85
65
2
16
4- φ 14
120
132
155
8
32
11/4
180
135
100
78
2
18
4- φ 18
120
156
185
11
40
11/2
240
145
110
85
3
18
4- φ 18
160
167
210
20
50
2
250
160
125
100
3
20
4- φ 18
160
358
410
28
65
21/2
270
180
145
120
3
20
4- φ 18
180
375
440
32
80
3
280
195
160
135
3
22
4- φ 18
180
435
515
45
100
4
300
215
180
155
3
22
8- φ 18
220
500
600
60
125
5
325
245
210
185
3
24
8- φ 18
220
615
740
110
150
6
350
280
240
210
3
24
8- φ 23
240
675
825
120
200
8
400
335
295
265
3
26
8- φ 23
280
820
1020
150
250
10
450
390
350
320
3
28
12- φ 23
320
970
1220
240
300
12
500
440
400
368
4
28
12- φ 23
320
1145
1440
340
350
14
550
5000
460
428
4
30
16- φ 23
360
1280
1630
550
400
16
600
565
515
482
4
32
16- φ 25
400
1450
1850
680
450
18
650
615
565
532
4
32
20- φ 25
500
1538
1988
795
500
20
700
670
620
585
4
34
20- φ 25
500
1730
2230
880
PN1.6MPa
15
1/2
130
95
65
45
2
14
4- φ 14
120
110
130
7
20
3/4
150
105
75
55
2
16
4- φ 14
120
120
140
8
25
1
160
115
85
65
2
16
4- φ 14
120
135
160
9
32
11/4
180
135
100
78
2
18
4- φ 18
160
160
190
13
40
11/2
240
145
110
85
3
18
4- φ 18
160
170
220
25
50
2
250
160
125
100
3
20
4- φ 18
160
360
410
32
65
21/2
270
180
145
120
3
20
4- φ 18
180
380
440
38
80
3
280
195
160
135
3
22
8- φ 18
180
440
520
50
100
4
300
215
180
155
3
24
8- φ 18
240
500
600
68
125
5
325
245
210
185
3
26
8- φ 18
240
615
740
125
150
6
350
280
240
210
3
28
8- φ 23
280
680
830
170
200
8
400
335
295
265
3
30
12- φ 23
280
820
1020
210
250
10
450
405
355
320
3
32
12- φ 25
320
960
1230
260
300
12
500
460
410
375
3
34
12- φ 25
320
1150
1450
480
350
14
550
520
470
435
4
38
16- φ 25
400
1285
1635
620
400
16
600
580
525
485
4
40
16- φ 25
400
1455
1855
805
450
18
650
640
585
545
4
44
16- φ 30
500
1545
1990
880
500
20
700
705
650
608
4
46
20- φ 34
500
1735
2235
920
