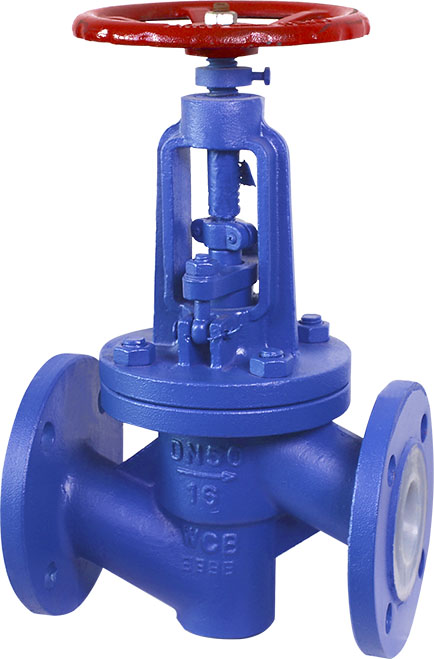

J41F46衬氟截止阀

型号:J41F46

产品时间:2012-07-08

简要描述:

J41F46衬氟截止阀专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。

详细介绍

一、J41F46衬氟截止阀产品概述:

    本阀专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。 J41F46、J641F46、J941F46直通式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏

设计与制造:GB12235
结构长度:GB12221(1系列)
法兰连接尺寸:GB4216、JB78

适用温度:≤ 80 ℃、≤ 100 ℃、≤ 120 ℃、≤ 150 ℃ ( 按照衬里材料 )
材料: 阀体:铸铁、碳钢、不锈钢
端盖:铸铁、碳钢、不锈钢
衬里:氟塑料
阀瓣:碳钢、不锈钢,完全包覆氟塑料
阀杆:碳钢、不锈钢,部分包覆氟塑料
手柄:铸铁、碳钢
压力等级: 0.6 1.0 1.6

 二、J41F46衬氟截止阀技术参数:

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1
设计与制造:GB12235
结构长度:GB12221(1系列)
法兰连接尺寸:GB2416

三、J41F46衬氟截止阀主要外形和连接尺寸

公称通径DN
L mm
D mm
D1 mm
n-φd mm
H1 mm
H2 mm
D0 mm
质量 kg
15
130
95
65
4-14
225
240
100
4
20
130
105
75
4-14
230
250
100
6
25
130
115
85
4-14
264
288
120
8
32
130
140
100
4-18
272
296
120
10.5
40
130
150
110
4-18
300
325
140
16.5
50
130
165
125
4-18
321
345
140
18
65
130
185
145
4-18
366
396
160
26
80
130
200
160
6/2-18
400
438
200
36.5
100
130
220
180
6/2-18
476
517
280
56
125
130
250
210
6/2-18
530
560
280
64
150
130
285
240
6/2-22
650
605
320
85
200
130
340
295
6/2-22
650
770
360
155
250
130
395
350
8/4-22
690
810
400
243
300
130
445
400
8/4-22
730
845
400
295
350
130
505
460
12/4-22








订货须知:

一、①J41F46衬氟截止阀产品名称与型号②J41F46衬氟截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J41F46衬氟截止阀型号,请按J41F46衬氟截止阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
