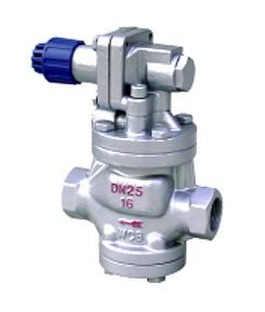

一、YG13H高灵敏度蒸汽减压阀概述：
YG13H高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
4、高灵敏度蒸汽减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
二、技术参数和性能指标：
公称压力(Mpa) ：1.0- 1.6
壳体试验压力(Mpa)*： 1.5- 2.4
密封试验压力(Mpa)： 1.0 -1.6
高进口压力(Mpa)： 1.0 -1.6
出口压力范围(Mpa)： 0.04-0.6/ 0.04-1.0
压力特性偏差(Mpa)：△Pp2P GB12246-1989
流量特性偏差(Mpa)：P2G GB12246-1989
小压差(Mpa) ：0.05 0.07
渗漏量： GB12245-1989
|
公称压力(Mpa)
|
1.0
|
1.6
|
|
壳体试验压力(Mpa)*
|
1.5
|
2.4
|
|
密封试验压力(Mpa)
|
1.0
|
1.6
|
|
高进口压力(Mpa)
|
1.0
|
1.6
|
|
出口压力范围(Mpa)
|
0.04-0.6
|
0.04-1.0
|
|
压力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
|
|
小压差(Mpa)
|
0.05
|
0.07
|
|
渗漏量
|
GB12245-1989
|
|
三、安装尺寸：
|
公称通径
|
G
|
L
|
H
|
H1
|
|
15
|
1/2"
|
140
|
160
|
65
|
|
20
|
3-4"
|
140
|
160
|
65
|
|
25
|
1"
|
160
|
168
|
68
|
|
32
|
1-1/4"
|
180
|
185
|
75
|
|
40
|
1-1/2"
|
200
|
185
|
78
|
|
50
|
2"
|
230
|
193
|
88
|
