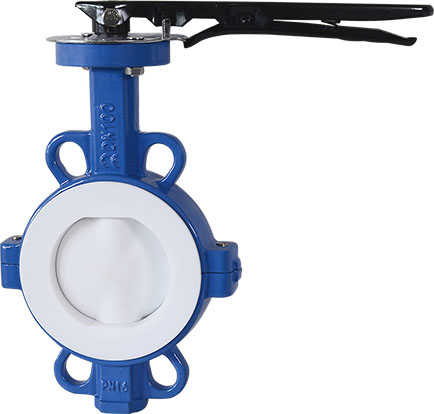

一、D71F46对夹式衬氟蝶阀概述：

防腐蚀衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板（锻）为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

二、D71F46对夹式衬氟蝶阀基本型号：

手动	DA71F/P 半衬	蜗轮传动	DA371F/P 半衬
	DA71F3 全衬里		DA371F3 全衬里
	DA71F4 全衬里		DA371F4 全衬里
	DA71F46 全衬里		DA371F46 全衬里
气动	DA671F/P 半衬	电动	DA971F/P 半衬
	DA671F3 全衬里		DA971F3 全衬里
	DA671F4 全衬里		DA971F4 全衬里
	DA671F46 全衬里		DA971F46 全衬里

三、D71F46对夹式衬氟蝶阀技术规范：

设计标准	GB12238
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	蜗轮、手动、电动、气动

四、D71F46对夹式衬氟蝶阀主要零部件材料表：

零件名称	材料
上下阀体	铸铁、铸钢、不锈钢、衬F46、F3
阀座	铸钢
带杆蝶板	铸钢、不锈钢、衬F46、F3
填料	F4
衬垫	硅橡胶
蜗轮手柄	球墨铸铁

五、D71F46对夹式衬氟蝶阀尺寸及重量：

公称通径	PN1.0(MPa)主要外形尺寸和连接尺寸(mm)								PN1.6(MPa)			重量
DN	L	D	D1	D2	f	Z-φd	H2	H1	D	D1	Z-φd	kg
40	33	145	110	85	3	4-φ18	270	80	145	110	4-φ18	4
50	43	160	125	100	3	4-φ18	280	85	160	125	4-φ18	5
65	46	180	145	120	3	4-φ18	290	93	180	145	4-φ18	7
80	46	195	160	140	3	4-φ18	310	100	195	160	8-φ18	9
100	52	215	180	155	3	8-φ18	340	110	215	180	8-φ18	13
125	56	245	210	185	3	8-φ18	355	120	245	210	8-φ18	15
150	56	280	240	210	3.5	8-φ23	380	160	280	240	8-φ23	24
200	60	335	295	265	3.5	8-φ23	430	245	335	295	12-φ23	38
250	68	390	350	320	4	12-φ23	450	260	405	355	12-φ26	60
300	78	440	400	370	4	12-φ23	480	300	460	410	12-φ26	70
350	78	500	460	420	4	16-φ23	600	320	520	470	16-φ26	80
400	102	565	515	475	4.5	16-φ25	630	330	580	525	16-φ30	120
450	114	615	565	525	4.5	20-φ25	655	380	640	585	20-φ30	165
500	127	670	620	580	5	20-φ25	680	390	715	650	20-φ33	205
600	154	780	725	690	5	20-φ30	730	450	840	770	20-φ36	250
700	165	895	840	800	5	24-φ30	790	480	910	840	24-φ36	320
800	190	1010	950	905	5	24-φ34	880	580	1020	950	24-φ39	395
900	203	1110	1050	1005	5	28-φ34	930	625	1120	1050	28-φ39	450
1000	216	1220	1160	1115	6	28-φ34	1000	660	1255	1170	28-φ42	600
1200	254	1450	1380	1325	6	32-φ41	1300	780	1485	1390	32-φ48	825

订货须知：

一、①D71F46对夹式衬氟蝶阀品名称与型号②D71F46对夹式衬氟蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D71F46对夹式衬氟蝶阀型号，请按D71F46对夹式衬氟蝶阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
