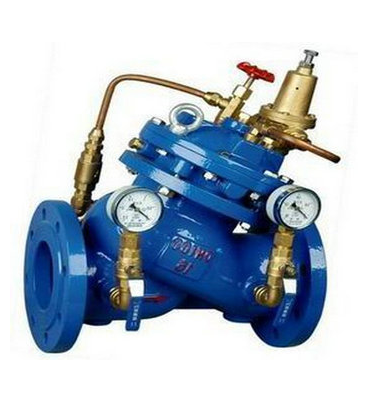

一、DY200X可调式减压稳压阀概述：

   水力控制阀是以管道本身介质压力作为动力源，进行启闭、调节，把前导阀及系统小管路不同组合，就能具有近30种功能，现在逐渐得到较普遍的使用。
   先导阀靠作为控制对象的水位和压力的变化而动作，由于导阀种类很多，可以单独使用或几个组合使用，就可以使主阀获得对水位和水压及流量等进行单独或复合调节的功能。但主阀类似截止阀，阀门全开时，其压力损失比其他阀门要大得多，且各个开度损失系数越是与全闭接近，越是剧增，阀门口径越大就越显著。
   具有上述特性的阀门，在接近全闭时，阀瓣的动作加速，易发生水锤(水的冲击压)，接近全闭时，阀门动作越缓慢越好，于是可在阀瓣上设置节流机构。另外先导阀的节流和动作部分要尽量避免设置特小口径的孔口，以免堵塞。必要时要加滤网，定期检修及设置旁通管路。这种阀门发展、使用前景看好。
   水力控制阀就是水压控制的阀门，它由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。
   使用水力控制阀，首先要注意选型。选型不当，会造成阻水和漏气现象。选用水力控制阀时，必须按设备每小时的耗汽量乘以选用倍率2-3倍为大凝结水量，来选择水力控制阀的排水量。才能保证水力控制阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。水力控制阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效率。
   选用水力控制阀时，不能以公称压力选水力控制阀，因为公称压力只能表示水力控制阀体壳承受压力等级，水力控制阀公称压力与工作压力的差别很大。所以要根据工作压差来选择水力控制阀的排水量。工作压差是指水力控制阀前的工作压力减去水力控制阀出口背压的差值。
   选择水力控制阀要求准确无误地阻汽排水，灵敏度高，能提高蒸汽利用率，不泄漏蒸汽，工作性能可靠，背压率高、使用寿命长、维

二、修方便是首选的条件。
   水力控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。（注：内阀内一般消耗损伤品为膜片和○型圈，其它内部零件损伤甚少）
   1.先将主阀前后端闸阀关闭。
   2.将主阀盖上的配管接头螺丝松开,释放阀内压力。
   3.将所有螺丝取下，包括控制管路中的必要铜管的螺帽。
   4.取阀盖和弹簧。 5.将轴芯、膜片、活塞等取下，切勿损伤膜片。
   6.将以上各项东西取出后，检查膜片及O型圈是否损坏；如无损坏请勿再分自行争其内部零件。
   7.如发现膜片或O型圈有损坏，请将轴芯上的螺帽松脱，逐浙分解出膜片或型圈，取出后重新换上新的膜片或○型圈。
   8.详细检视主阀内部阀座、轴芯等是否有损坏，若有其它杂物在主阀内部将其清理出。
   9.依反向是顺序将更换后的零部件组合装好主阀，注意阀门不能有卡阻现象。
   10.请参考安装操作注意事项重新用。

三、工作原理：

  当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。



四、工作特点：

   1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
   2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
   3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。



五、功能与用途：

   本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
   本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。



六、主要技术参数：

七、主要零件材料：

八、连接尺寸：
