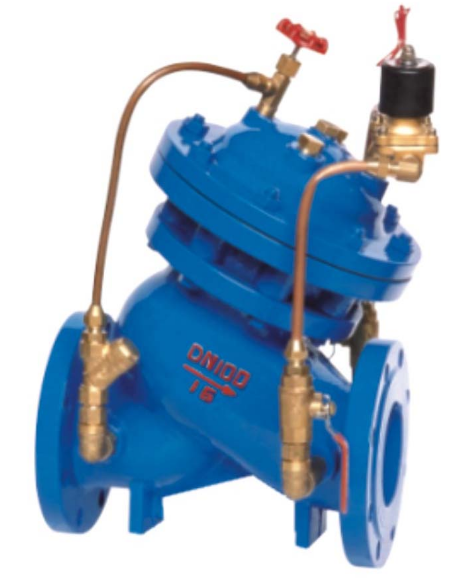

一、DY600X电动遥控阀产品概述:
600X电动控制阀是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制,控制反应准确快速,根据电信号遥控开启和关闭管道路系统,实现远程操作。并可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调,平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电220V,或直流电24V,可根据各种场合选用常开或常闭型均可。
二、结构特点和用途:
600X水力电动控阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后,可控制开启和关闭的速度。
本产品利用导阀控制阀门的开启和关闭,节省能源。可代替其它阀门大型电动装置。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
三、工作原理:
当阀门从进口端给水时,水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。
四、主要技术参数:
公称压(Mpa)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
适用介质
|
介质温度(℃)
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
1.6
|
2.4
|
1.76
|
||
2.5
|
3.75
|
2.75
|
五、主要零件材料:
零件名称
|
零件材料
|
阀体 阀盖
|
WCB
|
阀座 阀盘
|
铜合金
|
密封圈 O型圈
|
丁腈橡胶
|
阀杆
|
2Cr13
|
弹簧
|
50CrVA
|
针型阀
|
铜合金
|
球阀
|
铜合金
|
浮球阀
|
铜合金
|
微型过滤器
|
不锈钢
|
DY600X电动遥控阀材质:碳钢形态:蝶式连接形式:法兰驱动方式:气动流动方向:双向品牌:泰通阀门 型号:DY206X 公称通径:300 零部件及配件:配件外形:中型标准:国标压力环境:常压工作温度:低温类型(通道位置):二通式适用介质:水永嘉县东方阀门有限公司是专业研制、开发和销售水系统阀门高新技术企业,其主导产品多功能水力控制器,广泛应用于高层建筑的给排水、消防等行业,并以卓越的品质享有盛誉。
DY600X电动遥控阀安装在各类结水系统的管道上,根据电信号或手动操作,使阀门打开或关闭。准确快速的控制反应。关闭速度可调,阀门平稳关闭而不会产生压力波动。采用三向电磁阀,维护简单。隔膜式电动遥控阀,隔膜式遥控阀,电动遥控阀
