当前位置:主页 > 产品中心 > 水力控制阀 > 水力控制阀 > DYH41XY型快闭止回阀

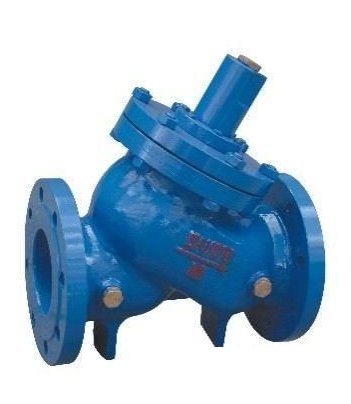

DYH41XY型快闭止回阀

型号:DYH41X

产品时间:2012-07-05

简要描述:

Y型快闭式止回阀(DYH41X)用于水泵出口处,在水泵停止时,起快速止回,防止水锤产生的作用。是安装于高层建筑给排水系统管道上,将进口压力减至某一需要的出口压力的特种阀门。

详细介绍

 一、DYH41XY快闭止回阀 概述:

    Y型快闭式止回阀(DYH41X)用于水泵出口处,在水泵停止时,起快速止回,防止水锤产生的作用。
是安装于高层建筑给排水系统管道上,将进口压力减至某一需要的出口压力的特种阀门。该阀门依靠本身能量使出口压力保持稳定在设定植,即出口压力不因进口压力及流量的变化而变化,并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环通畅无阻,使阀门能安全可靠地运行。系统动作敏捷、使用寿命



二、主要技术性能:

    1. Y型快闭式止回阀主阀体采用Y型膜片式结构,密封副为非金属密封;阀门一般要求水平安装,与管道的连接形式为法兰连接,法兰连接尺寸按国家标准GB/T17241.6执行。
    2. Y型快闭式止回阀由阀体、阀盖、中心轴、铜套、阀座、阀瓣等主要零件组成,通过控制阀瓣的上下运动来实现阀门的启闭。



、主要技术参数

公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
0-80
1.6
2.4
1.76
2.5
3.75
2.75



五、主要零件材料:

零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
浮球阀
铜合金
微型过滤器
不锈钢



  材质:碳钢形态:蝶式连接形式:法兰驱动方式:气动流动方向:双向品牌:泰通阀门 型号:DY206X 公称通径:300 零部件及配件:配件外形:中型标准:国标压力环境:常压工作温度:低温类型(通道位置):二通式适用介质:水永嘉县东方阀门有限公司是专业研制、开发和销售水系统阀门高新技术企业,其主导产品多功能水力控制器,广泛应用于高层建筑的给排水、消防等行业,并以卓越的品质享有盛誉。
   安装在各类结水系统的管道上,根据电信号或手动操作,使阀门打开或关闭。准确快速的控制反应。关闭速度可调,阀门平稳关闭而不会产生压力波动。采用三向电磁阀,维护简单。隔膜式电动遥控阀,隔膜式遥控阀,电动遥控阀
