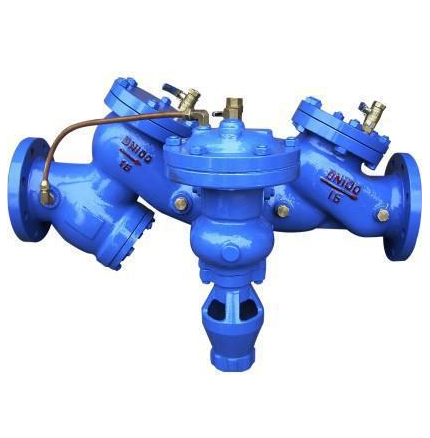

一、HS41XA带过滤防污隔断阀概述:
HS41XA带过滤防污隔断阀由两个隔开的止回阀和一个液压传动到泄水阀组成,第一个止回阀阀体内装有过滤网。由于止回阀的局部水头损失,中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态,管路正常供水。在压力异常时,(即出口端压力高于中坚腔),即使两个止回阀都不能反向密封,安全泄水阀也能自动开启将倒流水泄空,并形成空气隔断,保证上游供水卫生安全。
次产品结构具有合理性、使用方便产品、密封性能强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。
HS41XA带过滤防污隔断阀由两个隔开的止回阀和一个液压传动到泄水阀组成,第一个止回阀阀体内装有过滤网。由于止回阀的局部水头损失,中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态,管路正常供水。在压力异常时,(即出口端压力高于中坚腔),即使两个止回阀都不能反向密封,安全泄水阀也能自动开启将倒流水泄空,并形成空气隔断,保证上游供水卫生安全。
次产品结构具有合理性、使用方便产品、密封性能强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。
二、主要技术参数:
公称压力 |
公称通径 |
适用介质 |
适用温度 |
法兰标准 |
试验标准 |
1.0~2.5MPa |
50~600mm |
水 |
0~80℃ |
GB/T 17241.6GB/T 9113 |
GB/T 13927API598 |
三、主要零件材质如下:
零件名称 |
材质 |
阀体、阀盖 |
铸铁、碳钢、不锈钢 |
阀瓣 |
碳钢、不锈钢、丁腈橡胶 |
阀杆 |
铝青铜、铬不锈钢 |
膜片 |
丁腈橡胶 |
膜片压板 |
碳钢、不锈钢 |
弹簧 |
不锈钢 |
四、主要外形及安装尺寸:
型号 |
DN |
16-AL |
16-L |
D |
φ |
n-d |
h2 |
HS41X-16A
HS41X-16 |
50 |
455 |
410 |
165 |
125 |
4-φ18 |
190 |
65 |
480 |
430 |
185 |
145 |
4-φ18 |
200 |
|
80 |
570 |
500 |
200 |
160 |
8-φ18 |
225 |
|
100 |
710 |
640 |
220 |
180 |
8-φ18 |
248 |
|
125 |
800 |
730 |
250 |
210 |
8-φ18 |
276 |
|
150 |
910 |
830 |
285 |
240 |
8-φ23 |
308 |
|
200 |
1090 |
1000 |
340 |
295 |
12-φ23 |
356 |
|
250 |
1315 |
1200 |
405 |
355 |
12-φ25 |
410 |
|
300 |
1475 |
1360 |
460 |
410 |
12-φ25 |
485 |
|
350 |
1690 |
1560 |
520 |
470 |
16-φ25 |
528 |
|
400 |
1860 |
1720 |
580 |
525 |
16-φ30 |
595 |
