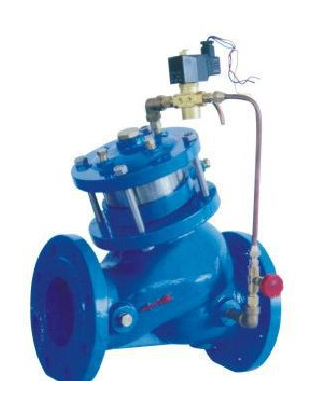

一、J145X活塞式电动遥控阀概述：
J145X隔膜式电动遥控阀是安装在各类给水系统的管道上，根据电信号或手动操作，使阀门打开或关闭。准确快速的控制反应。关闭速度可调，阀门平稳关闭而不会产生压力波动。采用三向电磁阀，维护简单。
二、设计选用要点：
（1）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
（2）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
（3）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

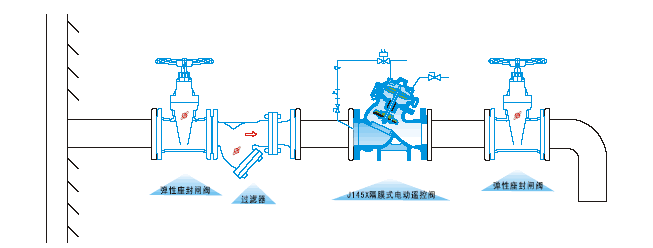

（4）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
（5）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
（6）水力控制阀应设置在介质单向流动的管路上。
（7）水力控制阀主阀体上的箭头方向必须与管路系统流向一致。
（8）接水力控制阀管段不 应有气堵 、气阻现象。在管网高位置 等存气段 应设置自动排气阀。
（9）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
（10）阀门安装前应做强度和严密性试验。
其他技术参数备注：
（1）水力控制阀价格由口径、材质、压力及使用范围的不同而异，恕不公布价格！
（2）连接形式：法兰
（3）传动方式：自力式
（4）口径从DN6-DN1200；压力从1.0MPA-4.0MPA；温度-40℃-450℃
（5）材质有：铸铁、碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
三、主要技术参数
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
出口可调压力(MPa) |
压力特性 |
流量特性 |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
P2×8% |
P2×15% |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.10-1.2 |
P2×10% |
P2×20% |
||
|
2.5 |
3.75 |
2.75 |
0.15-1.6 |
P2×12% |
P2×25% |
四、主要零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖 |
WCB |
|
阀座阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
浮球阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
五、主要外形连接尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
205 |
216 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1150 |
|
H |
320 |
367 |
400 |
452 |
522 |
592 |
696 |
810 |
943 |
1200 |
1230 |
1230 |
1270 |
1600 |
