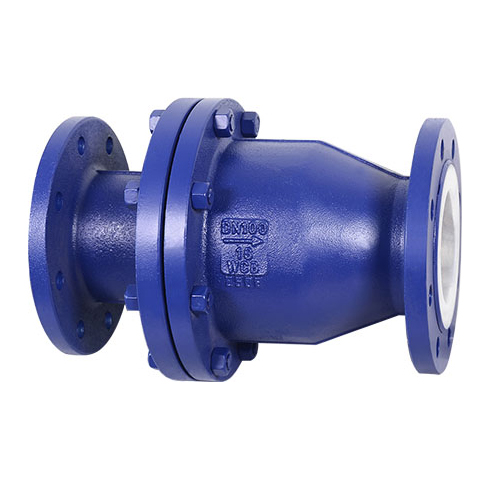

H44F46衬氟止回阀

型号:H44F46

产品时间:2012-07-07

简要描述:

H44F46衬氟止回阀是一种既可以立式安装,也可以卧式安装的止回阀可以安装于强腐蚀性的管道。

详细介绍

一、H44F46衬氟止回阀概述:

  启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。止回阀(Check Valve):按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

止回阀(Check Valve)的安装应注意以下事顶

   1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
   2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
   3、升降式垂直瓣止回阀应安装在垂直管道上。
   4、升降式水平瓣止回阀应安装在水平管道上。

三、H44F46衬氟止回阀主要性能规范

工作温度

适用介质

≤85℃

J:一般腐蚀性介质

≤120℃

FS:强腐蚀性介质

四、H44F46衬氟止回阀主要零部件的材料

名称

材料

上阀体

灰铸铁衬橡胶、氟塑料

下阀体

灰铸铁衬橡胶、氟塑料

阀瓣

碳钢衬橡胶、氟塑料

五、H44F46衬氟止回阀主要外形尺寸和连接尺寸(mm)

公称通径

公称压力/MPa

工作压力/MPa

L

D

D1

Z-фd

B

重量 ?

DN/mm

NPS/inch

15

1/2

1.0

1.0

150

95

70

65

4-14

95

3

20

3/4

150

100

75

75

4-14

100

4.5

25

1

160

125

90

85

4-18

125

5

40

1 1/2

190

140

105

110

4-18

145

7.5

50

2

220

155

120

125

4-18

165

10.5

65

2 1/2

270

175

140

145

4-18

205

16.5

80

3

300

185

150

160

8-18

240

21.5

100

4

350

210

175

180

8-18

270

38

125

5

0.6

0.6

400

250

210

210

8-23

285

55

150

6

480

280

240

240

8-23

380

78.5

200

8

495

330

290

295

12-23

440

104
