一、H42F46衬氟止回阀概述：
产品型号：H42F46

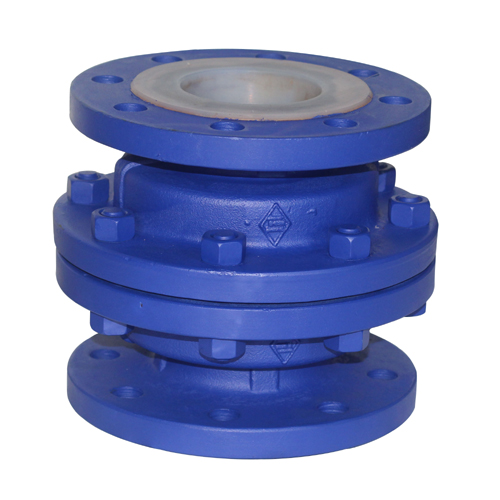

产品名称：衬里止回阀,衬氟浮球式止回阀
产品特点：止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质向逆向流动的自动阀门。衬里新型止回阀,衬里止回阀,新型止回阀。
二、H42F46衬氟止回阀设计规范：
遵循GB/T 13932，GB12235，GB12236，API 6D标准。
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形式：升降立式。（新型）
主要零部件除阀瓣为整体F3或F46外其它材料见表A15
公称压力：DN0.6~1.0（MPa）
公称通径：DN25~150（mm）
公称型号：H40F3 H40F46
三、H42F46衬氟止回阀主要性能规范
|
工作温度 |
适用介质 |
|
≤85℃ |
J：一般腐蚀性介质 |
|
≤120℃ |
FS：强腐蚀性介质 |
四、H42F46衬氟止回阀主要零部件的材料
|
名称 |
材料 |
|
上阀体 |
灰铸铁衬橡胶、氟塑料 |
|
下阀体 |
灰铸铁衬橡胶、氟塑料 |
|
阀瓣 |
碳钢衬橡胶、氟塑料 |
五、H42F46衬氟止回阀主要外形尺寸和连接尺寸（mm）
|
公称通径 |
公称压力/MPa |
工作压力/MPa |
L |
D |
D1 |
Z-фd |
B |
重量 ? |
||
|
DN/mm |
NPS/inch |
|||||||||
|
15 |
1/2 |
1.0 |
1.0 |
150 |
95 |
70 |
65 |
4-14 |
95 |
3 |
|
20 |
3/4 |
150 |
100 |
75 |
75 |
4-14 |
100 |
4.5 |
||
|
25 |
1 |
160 |
125 |
90 |
85 |
4-18 |
125 |
5 |
||
|
40 |
1 1/2 |
190 |
140 |
105 |
110 |
4-18 |
145 |
7.5 |
||
|
50 |
2 |
220 |
155 |
120 |
125 |
4-18 |
165 |
10.5 |
||
|
65 |
2 1/2 |
270 |
175 |
140 |
145 |
4-18 |
205 |
16.5 |
||
|
80 |
3 |
300 |
185 |
150 |
160 |
8-18 |
240 |
21.5 |
||
|
100 |
4 |
350 |
210 |
175 |
180 |
8-18 |
270 |
38 |
||
|
125 |
5 |
0.6 |
0.6 |
400 |
250 |
210 |
210 |
8-23 |
285 |
55 |
|
150 |
6 |
480 |
280 |
240 |
240 |
8-23 |
380 |
78.5 |
||
|
200 |
8 |
495 |
330 |
290 |
295 |
12-23 |
440 |
104 |
||
