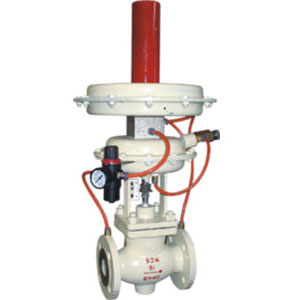

ZZYVP氮封装置

型号:ZZYVP

产品时间:2012-07-13

简要描述:

ZZYVP氮封装置主要用于储罐顶部氮气压力恒定控制,以保护罐内物料不被氮化及储罐安全。氮封装置由ZZYP快速泄放阀及ZZV微压调节阀两大部分组成。

详细介绍

一、ZZYVP氮封装置 概述:
   ZZYVP氮封装置主要用于储罐顶部氮气压力恒定控制,以保护罐内物料不被氮化及储罐安全。氮封装置由ZZYP快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
     储罐内压力升高至设定压力时,快速泄放阀迅速开启,将罐内多余压力泄放。微压调节阀在储罐内压力降低时,开启阀门,向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下,现场压力较高,必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa,压力可按分段设定,从0.5Kpa 至66 Kpa以下,介质温度温度≤80℃。



二、ZZYVP氮封装置 产品特点:
    氮封装置的供(泄)氮压力设定方便,且可在连续生产的条件下进行;氮气压力设定范围广,低至0.5Kpa(50mm.w.c),高至Kpa,比值达132倍,压力检测膜片有效面积大,设定弹簧刚度小,动作极灵敏。
    供氮压力调整:在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa(100mm.w.c),通过调节调整螺丝2以改变弹簧3的预压缩(拉伸)量来达到;泄氮压力调整:在ZZDQ快速泄放阀在的压力控制器部分,通过调整座3,改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁,泄氮设定值应远离供氮压力值,如2Kpa(200mm.w.c);呼吸阀高定值调整:在上述两设定值调整好后,为避免呼吸阀启闭频繁,呼吸阀设定值应大于泄压设定值。

三、ZZYVP氮封装置 主要零件材质:
阀体:ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12No2Ti
阀芯阀座:1Cr18Ni9Ti、Cr18Ni12No2Ti
膜片:丁腈橡胶增强涤纶织物
波纹管:1Cr18Ni9Ti

四、ZZYVP氮封装置 技术参数:

公称通径DN(mm)
20
25
32
40
50
65
80
100
额定流量系统(KV)
ZZCP/ZZVP
8
11
20
32
50
80
100
160
ZZCN









53
83

额定行程(mm)
6
8
10
15
20
公称压力PN(MPa)
0.10 1.0
差压调节范围(KPa)
0.5-5.5 5-10 9-14 13-19 18-24 22-28 26-33 31-38 36-44 2-51 49-58 56-66 64-78 76-90 88-100
介质温度(℃)
≤80
调节精度(%)
≤10
允许泄漏量(1/h)
ZZCP/ZZVP
10-4×阀额定容量(Ⅳ级)
ZZCN
5×10-3×阀额定容量(Ⅱ级)

订货须知:

一、①ZZYVP氮封装置 产品名称与型号②ZZYVP氮封装置 口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZZYVP氮封装置 型号,请按ZZYVP氮封装置 型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
