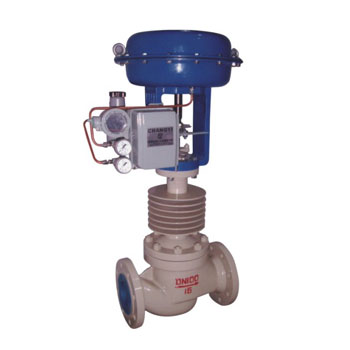

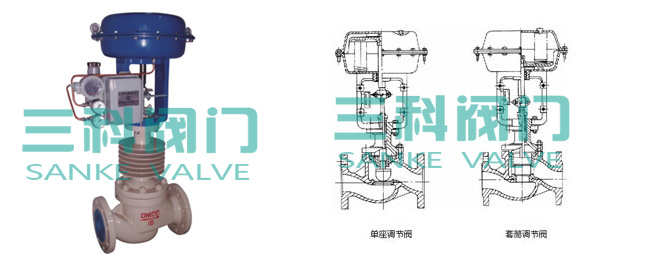

一、ZJHM气动套筒调节阀概述:
ZJHM型气动套筒调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下:
1、采用平衡型芯、不平衡力小,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单,装拆维修方便。
ZJHM气动套筒调节阀主要技术参数
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||||
阀座直径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
额定流量系数Kv
|
直线
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
||
公称压力MPa
|
0.6 1.6 4.0 6.4
|
|||||||||||||
行程mm
|
16 |
25
|
40
|
60
|
100
|
|||||||||
流量特性
|
直线、等百分比、快开型
|
|||||||||||||
介质温度℃
|
-40~230℃(常温型),散热片式230~450℃(中温型) |
|||||||||||||
法兰标准
|
符合JB78-59、JB79-59标准
|
|||||||||||||
阀体材质
|
PN
(MPa) |
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|||||||||||
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||
阀体型式
|
直通单座铸造球型阀
|
|||||||||||||
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
|||||||||||||
可调比R
|
50:1
|
|||||||||||||
气源接头
|
M16×1.5
|
二、ZJHM气动套筒调节阀执行机构主要技术参数:
型 号 |
ZHA-22 |
ZHA-23 |
ZHB-34 |
ZHA-45 |
ZHA-56 |
有效面积cm2 |
350 |
350 |
560 |
900 |
1600 |
行 程mm |
16 |
25 |
40 |
60 |
100 |
弹簧范围KPa |
20~100(标准):40~200;80~240; 20~60; 60~100 |
||||
操作方式 |
普通型、带手动手轮操作型(侧装式、顶装式) |
电-气阀门定位器
电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位。(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型)。也可按不同需求配用(ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品)
三、ZJHM气动套筒调节阀主要技术参数:
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
执行器型号 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||||||
薄膜有效面积Ae(cm2) |
350 |
350 |
350 |
560 |
900 |
1600 |
|||||||||||
气源压力Ps(MPa) |
0.14~0.4 |
||||||||||||||||
信号范围Pr(KPa) |
20~100、40~200、80~240 段幅:20~60、60~100 |
||||||||||||||||
电信号 |
4~20mA DC或0~10mA DC (切断型:电磁阀AC220V或DC24V) |
||||||||||||||||
作用模式 |
气开式(K)型、气关式(B)型 |
||||||||||||||||
流量特性 |
直线、等百分比、快开性 |
||||||||||||||||
允许泄漏量(L/h) |
硬密封:(IV级)10-4×阀额定容量、 软密封:VI级 |
||||||||||||||||
固有可调比R |
50:1 |
||||||||||||||||
气源接头 |
M16×1.5 |
||||||||||||||||
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
