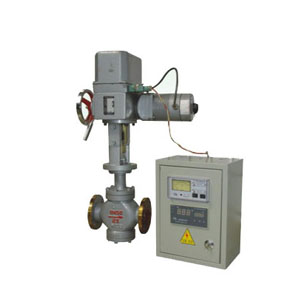

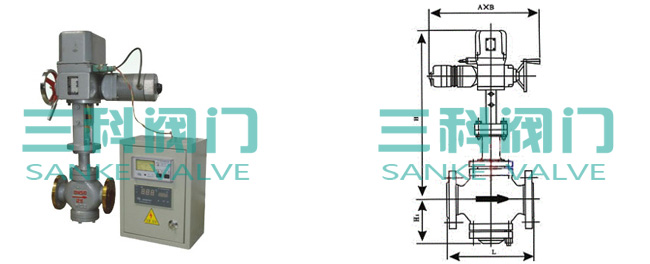

一、ZAZN电动三通合分流调节阀概述:
ZAZN型电动双座调节阀,接受来自调节仪表的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。
广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm
公称压力有1.0、1.6、4.0、6.4MPa
使用温度范围由-250℃~450℃
接受信号为0~10mA.DC或4~20mA.DC。
电动双座调节阀适用于压差较大场合。
按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用于一般场合,而后者用于不允许外漏的特殊场合,流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样品种规格可供选择。
二、ZAZN电动三通合分流调节阀特点:
阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
可调节范围大,固有可调比为50,流量特性有直线和等百分比。
电动双座调节阀不平衡力小,阀稳定性好,使用压差大。
调节切断型采用软密封结构阀芯,达Ⅵ级泄漏标准(零泄漏)。
伺服放大器采用深度动态负反馈,可提高自动调节精度。
电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
三、ZAZN电动三通合分流调节阀主要零件材料
阀体、阀盖:HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀杆:1Cr18Ni9Ti、司钛莱合金堆焊 增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
衬套:2Cr13
垫片:橡胶石棉板、1Cr18Ni9Ti石棉缠 绕垫片
波纹管:1Cr18Ni9Ti
四、ZAZN电动三通合分流调节阀主要技术参数:
公称通径DN(mm) (阀座直径dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
(10) |
(12) |
(15) |
(20) |
||||||||||||
额定流量系数 |
直级 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|||||||||||
公称压力PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
固有流量特性 |
直线、等百分比 |
||||||||||||||
固有可调比 |
50 |
||||||||||||||
允许泄漏量 |
单座 |
硬密封:IV级软密封:VI级 |
|||||||||||||
套筒 |
硬密封:II级软密封:VI级 |
||||||||||||||
工作温度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
信号范围(mA.DC) |
0~10 4~20 |
||||||||||||||
作用方式 |
电关式电开式 |
||||||||||||||
使用环境温度(℃) |
电动调节阀:-20~70℃伺服放大器:0~50℃ |
||||||||||||||
使用环境湿度 |
电动调节阀:≤95% 伺服放大器:≤85% |
||||||||||||||
电源电压 |
220V 50Hz 380V 50Hz 24AC/DC |
本产品性能指标贯彻GB/T4213-92。配套用电动执行机构有关技术参数
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
电动执机机构 |
普通型 |
ZAZ-60 |
ZAZ-60 |
DKZ-410 |
DKZ-410 |
|||||||
电子型 |
JHZAZ1 |
JHZAZ1 |
JHZAZ3 |
JHZAZ3 |
||||||||
电动执行机构推力(N) |
普通型 |
400 4000 |
400 4000 |
6400 |
6400 16000 |
|||||||
电子型 |
2000 |
4000 |
6000 |
8000 |
||||||||
普通型 |
12.5 |
20 |
32 |
48 |
||||||||
电子型 |
30 |
30 |
48 |
60 |
||||||||
消耗功率(N) |
普通型 |
28 |
35 |
|||||||||
电子型 |
6 |
15 |
25 |
40 |
