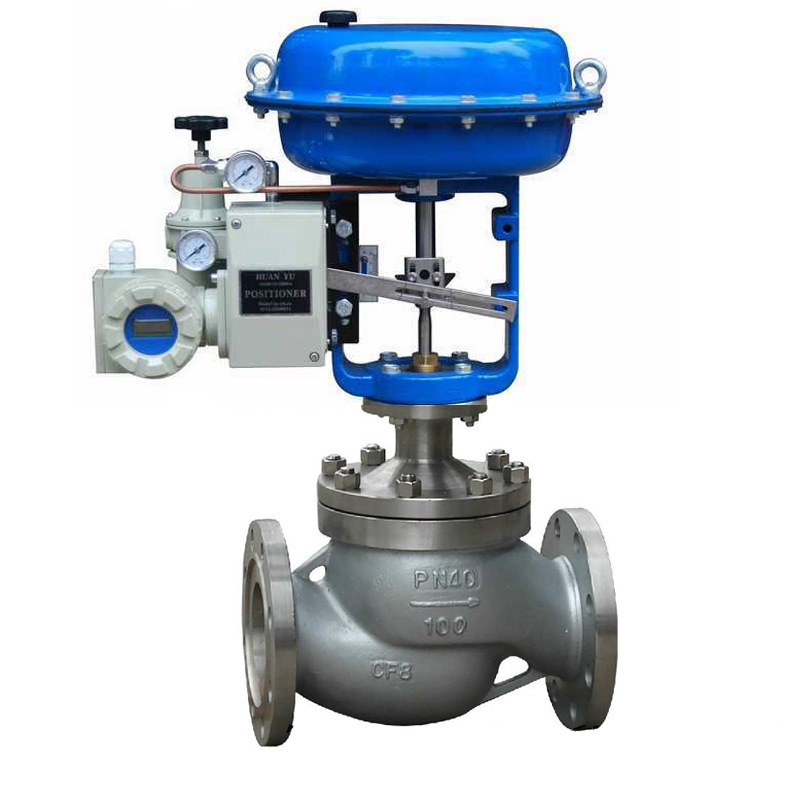

ZMAP气动薄膜调节阀

型号:ZMAP

产品时间:2012-07-14

简要描述:

ZMAP型气动薄膜单座调节阀是自动控制系统中常用的执行器,它由气动薄膜执行机构和低流阻调节阀组成

详细介绍

一、ZMAP气动薄膜调节阀概述:

ZMA(B)P型气动薄膜单座调节阀是自动控制系统中常用的执行器,它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合;双座阀不平衡力小、允许压差大、流通能力大等特点,适用于泄露量要求不严格的场合;套筒阀具有稳定性好,不易产生震动,噪音低,对温度敏感小,适用于压差较大及泄露量要求不严格场合。

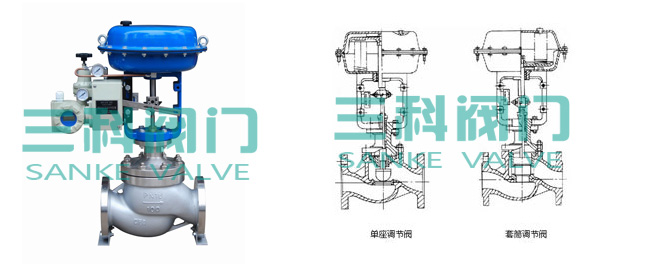

二、ZMAP气动薄膜调节阀结构特点:

阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti
波纹膜片:丁腈橡胶夹增强涤纶织物
填   料:聚四氟乙烯、柔性石墨
弹   簧:60Si2Mn
膜   盖:A3
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬   套:2Cr13
垫   片:橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片

三、ZMAP气动薄膜调节阀技术参数:

公称通径DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Kv
合流
8.5
13
21
34
53
85
135
210
340
535
800
1280
分流





85
135
210
340
535
800
1280
额定行程L(mm)
16
25
40
60
100
膜片有效面积Ae(cm2)
280
400
600
1000
1600
公称压力PN(MPa)
1.6、4.0、6.4
固有流量特性
直线、抛物线
固有可调比R
30:1
工作温度t(℃)
普通型:铸铁-20~200、铸钢-40~250、铸不锈钢-60~250
散热型:铸钢-40~450、铸不锈钢-60~450
两种介质温度差t(℃)
铸铁≤150、铸钢和铸不锈钢≤200
信号范围Pr(kpa)
20~100
气源压力Ps(MPa)
0.14~0.4
允许泄漏量l/h
10-4×阀额定容量
允许压差△P(MPa)
0.86
0.75
0.48
0.31
0.27
0.18
0.11
0.12
0.09
0.05
0.04
0.02

四、ZMAP气动薄膜调节阀主要技术性能指标:

项目
指标值
基本误差%
不带定位器
±5.0
带定位器
±1.0
回差%
不带定位器
3.0
带定位器
1.0
死区%
不带定位器
3.0
带定位器
0.4
允许泄漏量L/h
1×10-3×阀额定容量

五、ZMAP气动薄膜调节阀规格与技术参数:

公称通径mm
20
25
40
50
65
80
100
150
200
250
300
350
400
阀座直径mm
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
可与本公司
商洽生产





额定流量
系数Kv
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
900
1440
公称压力MPa
0.6   1.6   4.0   6.4
行程mm
10
16
25
40
60
100
流量特性
直线、等百分比、快开型
介质温度℃
-15~200(常温型)、-40~+250、-40~+450(中温型)、-100~+200(低温型)
法兰尺寸
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79
法兰形式
符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质
PN
(MPa)
0.6,1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式
直通单座铸造球型阀
阀芯材质
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式
普通式(常温型)、热片式(中温型)、低温型
可配附件
定位器 手轮 电/气转换器 空气过滤减压器
可调比R
30:1
气源接头
M16×1.5

六、ZMAP气动薄膜调节阀执行机构主要技术参数:

型 号
ZHA(B)-1
ZHA(B)-2
ZHA(B)-3
ZHA(B)-4
ZHA(B)-5
ZHA(B)-6
有效面积cm2
200
280
400
630
1000
1600
行 程mm
10
16
25
40
60
1000
弹簧范围KPa
20~100(标准);40~200;80~240;20~60;60~100

允许压差

供气压力
MPa
弹簧压力
KPa
公称通径
20
20
20
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
0.14
20-100
允许压差MPa
5.3
3.7
2.3
1.3
0.8
0.5
0.5
0.3
0.25
0.2
0.12
0.12
0.08
0.05
0.05
0.035
0.24
40-200
6.4
6.4
5.5
3.1
1.8
1.2
1.1
0.7
0.65
0.45
0.18
0.18
0.10
0.10
0.10
0.07

订货须知:

一、①ZMAP气动薄膜调节阀产品名称与型号②ZMAP气动薄膜调节阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZMAP气动薄膜调节阀型号,请按ZMAP气动薄膜调节阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
尊敬的客户:
欢迎您访问我们的网站www.sankefm.com,首先感谢您对我们的关注,如果您对我们的产品、服务有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务.

相关同类产品:

ZSSHR气动O型切断球阀         ZSHO气动O型切断球阀          ZKRR电动O型球阀

ZKRQR电动O型三通球阀         ZDRO电动O型切断球阀          ZAJV电子式电动V型调节球阀

ZZWPE电动温度调节阀           ZZW自力式温度调节阀           ZSSV气动V形调节球阀

ZSHV气动V型调节球阀          ZMXAP气动薄膜单座调节阀       ZMAP气动单座调节阀

ZMAP气动薄膜调节阀            ZMAP低温气动单座调节阀        ZMAM气动薄膜调节阀

ZJHX气动薄膜三通调节阀         ZJHS气动薄膜角形单座调节阀      ZJHQ气动薄膜三通调节阀

ZJHP气动单座调节阀             ZJHP精小型气动薄膜调节阀        ZJHN气动双座调节阀

ZJHN气动薄膜双座调节阀         ZJHM气动套筒调节阀             ZJHM精小型气动薄膜套筒调节阀

ZDLP电子式单座调节阀           ZDLM电子式电动套筒调节阀       ZAZN电动双座调节阀

ZAZN电动三通合分流调节阀       ZAZM电动套筒调节阀             T969Y电动调节阀

T967H智能电动调节阀            T966Y电动调节阀                 T962Y电动调节阀

T948Y电动调节阀                T947Y电动调节阀                 T941H电动调节阀

T940H电动回转式调节阀          T60Y回转式调节阀                T47H杠杆式调节阀

HTS气动笼式焊接调节阀          HTS气动笼式调节阀               HSC笼式单座调节阀

HLS小口径单座调节阀            HCP平衡笼式单座调节阀           HCN气动笼式套筒调节阀

HCB笼式调节阀                  HCB气动笼式套筒调节阀           DHSC防爆电动笼式单座调节阀

电动CV3000调节阀              CV3000电动调节阀                 ZZV自力式微压调节阀

ZZC自力式差压调节阀            ZZYVP氮封装置                    ZZYP自力式压力调节阀

ZZY自力式压力调节阀            ZZY230自力式压力调节阀           V13005自力式流量压力组合阀

V230Y自力式压力调节阀          V131D05自力式流量调节阀         ZSPQ气动活塞切断阀
