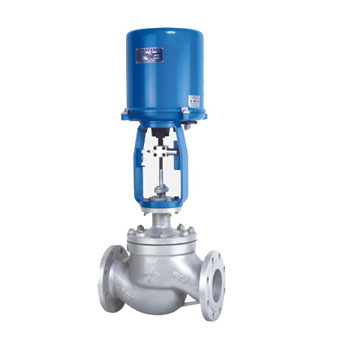

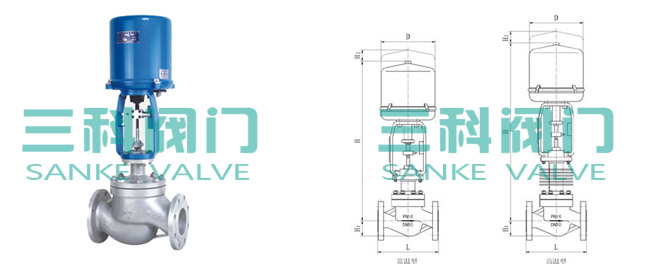

一、ZDLM电子式电动套筒调节阀结构特点和应用范围
ZDLM型电子式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统,无须另配伺服放大器,有电源及输入信号即可控制运转。调节机构采用平衡式阀塞结构,具有阀塞稳定性好,不易产生震动,噪音低,对温度敏感性小,允许使用压差较大等特点,适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构,特别适用于既要求调节又要求切断的场合。
二、ZDLM电子式电动套筒调节阀套筒调节机构主要技术参数
公称通径mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
额定流量系数Kv |
2、3.2、 |
16 |
25 |
40 |
63 |
100 |
250 |
400 |
630 |
1000 |
||
公称压力MPa |
1.6 、 6.4 |
|||||||||||
行 程mm |
16 |
25 |
40 |
60 |
100 |
|||||||
流量特性 |
直线、等百分比 |
|||||||||||
介质温度ºC |
-20~200(常温);-40~450(中温);-250~-60(低温) |
|||||||||||
法兰尺寸、型式 |
PN16:按JB78-59光滑式 |
|||||||||||
阀体 |
公称压力 MPa |
1.6 |
常温: HT200 ZG230-450 ZG1Cr18Ni9Ti |
|||||||||
6.4 |
常温: ZG230-450 ZG1Cr18Ni9Ti |
|||||||||||
中温: ZG230-450 ZG1Cr18Ni9Ti |
||||||||||||
低温: ZG1Cr18Ni9Ti |
注:可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式,法兰距按用户需要确定。
三、ZDLM电子式电动套筒调节阀电动执行机构与阀配组
公称通径 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
配电动 |
ZDLM |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
|||||
ZDLM2 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
361LSC-160 |
||||||
动作速度mm/s |
ZDLM |
2.1 |
3.5 |
1.7 |
3.4 |
2.0 |
|||||
ZDLM2 |
3.5 |
1.7 |
3.4 |
2.0 |
1.0 |
3610L型直行程电子式电动执行机构主要技术参数
型 号 |
额定输出力N |
速度mm/s |
技术参数 |
361LSA-20 |
2000 |
2.1 |
电 源:220V±10%V a.c. |
361LSB-30 |
3000 |
3.5 |
|
361LSB-50 |
5000 |
1.7 |
|
361LSC-65 |
6500 |
3.4 |
|
361LSC-99 |
10000 |
2.0 |
|
361LSC-160 |
16000 |
1.0 |
四、ZDLM电子式电动套筒调节阀性能指标:
项 目 |
指 标 值 |
|
基 本 误 差 % |
±2.5 |
|
回 差 % |
2.0 |
|
死 区 % |
3.0 |
|
始终点偏差 % |
±2.5 |
|
额定行程偏差% |
+2.5 |
|
允许泄漏量1/h |
ZDLM型 |
1×10-3×阀额定容量 |
ZDLM2型 |
1×10-5×阀额定容量 |
|
ZDLM3型 |
1×10-4×阀额定容量 |
允许压差
公称通径 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
允许压差 |
ZDLM |
6.4 |
3.6 |
2.7 |
2.6 |
2.1 |
|||||
ZDLM2(M3) |
6.4 |
5.5 |
4.1 |
3.2 |
2.4 |
订货须知:
一、①ZDLM电子式电动套筒调节阀产品名称与型号②ZDLM电子式电动套筒调节阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZDLM电子式电动套筒调节阀型号,请按ZDLM电子式电动套筒调节阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
