当前位置:主页 > 产品中心 > 调节阀 > 自力式调节阀 > ZZV自力式微压调节阀

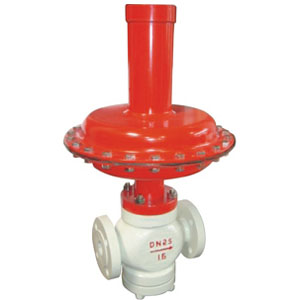

ZZV自力式微压调节阀

型号:ZZV

产品时间:2012-07-13

简要描述:

ZZV自力式微压调节阀可用于公称压力PN01,PN10.差(微)压均可分段调节.从50mm .W.C至0.1MPa.其用途十分广泛,可用于工业燃烧系统,控制两种物料,如煤气,空气流量配比,以达理想燃烧

详细介绍

一、ZZV自力式微压调节阀概述:

ZZC和ZZV50mm.WC至0.1MPa自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN0.1、PN10。差(微)压均可分段调节。从50mm.WC至0.1MPa。其用途十分广泛,可用于工业燃烧炉系统,控制两种物料,如煤气、空气流量配比,以达理想燃烧。用于氢冷发电机组密封油系统,控制密封油与氢气间压力差,以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。

二、ZZV自力式微压调节阀特点:
 无需停止生产即可进行设定值的调整;
 无填料,阀杆上、下活动时不存在磨擦,上密封绝对可靠
 执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来
 阀体为四通形式,因而K、B型可通用一种阀体

二、ZZV自力式微压调节阀主要技术参数和性能指标(表一)
额定行程(mm)
20
25
32
40
50
65
80
100
公称压力PN(MPa)
差压调节范围(KPa)

ZZCP/ZZVP
8
11
20
32
50
80
100
160
ZZCN




53
83


额定行程(mm)
6

8
10

15

20
公称压力PN(MPa)
0.10 1.0
差压调节范围(KPa)
0.5~5.5 5~10 9~14 13~19 18~24
22~28 26~33 31~38 36~44 42~51
49~58 56~66 64~78 76~90 88~100
介质温度(℃)
≤80

调节精度(%)
≤10
允许泄漏量(L/H)
ZZCP/ZZVP
10-4×阀额定容量(IV级)
ZZCN
5×10-3×阀额定容量(II级)

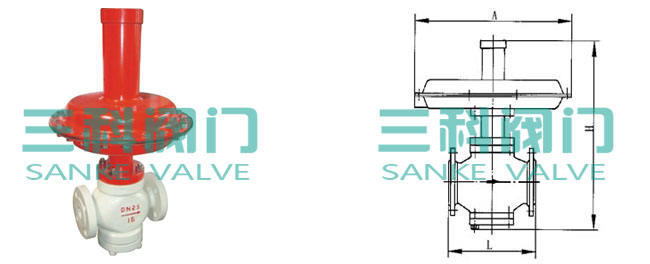

(表二)单位:mm

公称通径(DN)
20
25
32
40
50
65
80
100
A
308
394
308
394
308
394
394
394
H
ZZCP/ZZVP
376
465
365
445
445
490
490
510
ZZCN




536
536
570
590
L
ZZCP/ZZVP
150
160
180
20
230
290
310
350
ZZCN




222
222
310
350
重量(kg)
12
13
15
17
20
28
38
43
导压管螺纹接头
M16×1.5
三、ZZV自力式微压调节阀法兰尽寸(表三)
公称通径(DN)
20
25
32
40
50
65
80
100
D
PN01PN10
105
115
140
150
165
185
200
220
D1
PN01
PN10
75
85
100
125
145
160
180
b
PN01 PN10
16
18
20
22
n-Φ
PN01 PN10
4-14
4-18
8-18
fl×D2
PN01 PN10
2×56
3×56
3×76
3×84
3×99
3×118
3×132
3×156



公称通径DN(mm)
20
25
32
40
50
65
80
100
额定流量系统(KV)
ZZCP/ZZVP
8
11
20
32
50
80
100
160
ZZCN




53
83

额定行程(mm)
6
8
10
15
20
公称压力PN(MPa)
0.10、1.0
差压调节范围(KPa)
0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38、36~44、2~51、49~58、56~66、64~78、76~90、88~100
介质温度(℃)
≤80
调节精度(%)
≤10
允许泄漏
ZZCP/ZZVP
10-4×阀额定容量(Ⅳ级)
量(1/h)
ZZCN
5×10-3×阀额定容量(Ⅱ级)

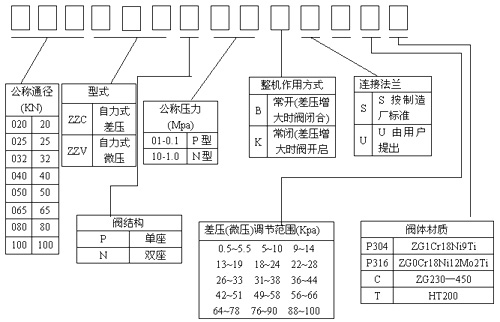

订货须知:

一、①ZZV自力式微压调节阀产品名称与型号②ZZV自力式微压调节阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZZV自力式微压调节阀型号,请按ZZV自力式微压调节阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
