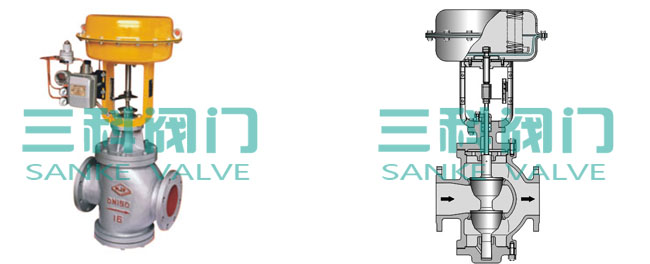

一、ZJHN气动双座调节阀阀体：

ZJHN气动薄膜双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
　　本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。

阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

二、ZJHN气动双座调节阀上阀盖：

常温型：-20℃~+200℃
散热型：-40℃~+450℃
压盖形式：螺栓压紧式
填料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。

三、ZJHN气动双座调节阀阀内组件：

阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、等百分比特性或快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、ZJHN气动双座调节阀执行机构：

型式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0. 1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃

五、ZJHN气动双座调节阀阀作用型式：气——关式或气——开式

附件：定位器，手轮机构
性能：（带定位器）
泄漏量：小于额定流量系数Kv的0.5%
基本误差：±1.5%
回差：1.5%
死区：0.6%
始终点偏差：±1.5%
可调范围：30:1

六、ZJHN气动双座调节阀流量系数Kv和行程、允许压差：

公称通径（mm）	25			32	40	50	65	80	100	125	150	200
阀座直径(mm)	15	20	25	32	40	50	65	80	100	125	150	200
流量系数Kv	4	6.3	10	16	25	40	63	100	160	250	400	630
行程(mm)	16				25		40			60
允许压差（MPa）	5.8			4.9	3.8	2.9	4.0	3.3	2.6	3.6	3.0	2.3

备注：阀开状态允许压差

七、ZJHN气动双座调节阀外形尺寸：

公称通径	执行机构	H		ΦA	H1	L
公称通径	执行机构	常温型	散热型	ΦA	H1	PN1.6	PN4.0	PN6.4
25	ZHA22	498	648	285	117	185	190	205
32	ZHA22	501	651	285	120	200	210	220
40	ZHA22	522	691	285	139	220	230	240
50	ZHA22	530	699	285	144	250	255	265
65	ZHA34	645	815	363	188	275	285	295
80	ZHA34	661	835	363	208	305	310	325
100	ZHA34	687	887	363	220	350	355	370
125	ZHA34	1234	1444	363	270	410	425	440
150	ZHA45	1242	1492	470	280	450	460	475
200	ZHA45	1394	1654	470	320	550	560	570

八、ZJHN气动双座调节阀型号编制说明：

Z	J	H	N	25	P	G	B
自控阀门	执行机构：	执行机构：	阀门结构类型:	公称压力：	阀体材质：	温度类型：	作用型式：
	J：表示精小型	多弹簧气动薄膜	P：表示单座	16：表示1.6MPa	C：表示碳钢	G：中温型常温省略	K：表示气开型
			J：表示精小型	多弹簧气动薄膜	P：表示单座
			M：表示套筒阀	40：表示4.0MPa
				64：表示6.4MPa
