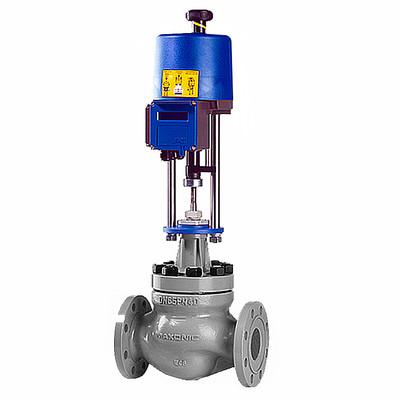

一、ZAZM电动套筒调节阀产品概述:
ZAZ(P、N、M)型电动调节阀由电动执行机构与各种的阀体(单座、双座、套筒)组配而成,而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力,接受统一的标准电信号0-10mADC或4-20mADC,自动的控制阀门开度,达到对工作流量、压力、温度、液位等参数的自动控制,是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
ZAZME系列型电动套筒调节阀接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。
二、ZAZM电动套筒调节阀产品特点:
阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
可调节范围大,固有可调比为50,流量特性有直线和等百分比。
电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
伺服放大器采用深度动态负反馈,可提高自动调节精度。
电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
三、ZAZM电动套筒调节阀主要零件材料:
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti
四、ZAZM电动套筒调节阀规格与技术参数:
公称通径DN(mm)
|
3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
额定流量
系数kv |
单座
|
P
|
0.08~0.8
|
1.2~5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
|
双座
|
N
|
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
套筒
|
M
|
|
|
15
|
|
20
|
30
|
|
75
|
115
|
|
240
|
350
|
|
|
|
公称压力(Mpa)
|
1.6 4.0 6.0
|
|||||||||||||||
行程(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
||||||||||
电动执行器型号
|
DKZ-310/310C
|
DKZ-410/410C/510/510C
|
DKZ-510/510C
|
|||||||||||||
信号
|
Ⅱ型0-10mA DC Ⅲ型4-20mA DC
|
|||||||||||||||
介质温度℃
|
-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
|
|||||||||||||||
流量特性
|
直线 百分比
|
|||||||||||||||
可调范围
|
30:1
|
|||||||||||||||
电源电压
|
220VAC 50~60Hz
|
|||||||||||||||
作用方式
|
电开式(K) 电闭式(B)
|
|||||||||||||||
阀
体 材 质 |
公
称 压 力 (Mpa) |
0.6
|
|
低温: ZG1Cr18Ni9Ti
|
||||||||||||
1.6
|
常温:HT200 ZG230-450
|
|||||||||||||||
4.0
|
|
低温: ZG1Cr18Ni9Ti
|
||||||||||||||
常温:ZG230-450、ZG1Cr18Ni9Ti
|
||||||||||||||||
中温:ZG230-450、ZG1Cr18Ni9Ti
|
||||||||||||||||
6.4
|
低温:ZG1Cr18Ni9Ti
|
|||||||||||||||
常温:ZG230-450、ZG1Cr18Ni9Ti
|
||||||||||||||||
中温:ZG230-450、ZG1Cr18Ni9Ti
|
||||||||||||||||
法兰尺寸
|
管连接
|
铸钢法兰按JB77-59,铸铁法兰按JB79-59
|
||||||||||||||
法兰型式
|
法兰密封型式按JB77-59,其中PN6.0法兰按准糟式
铸钢法兰按光滑式,铸铁法兰按凹式 |
|||||||||||||||
阀芯材质
|
1Cr18Ni9Ti
|
|||||||||||||||
上阀盖型式
|
普通式(常温型),热片式(中温型),长劲式(低温式)
|
五、ZAZM电动套筒调节阀主要技术性能指标:
项目
|
指标
|
|
基本误差%
|
±5.0
|
|
回差%
|
3.0
|
|
死区%
|
3.0
|
|
泄漏量
|
单座阀
|
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
|
双座阀
|
符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3
|
|
套筒阀
|
符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3
|
六、ZAZM电动套筒调节阀允许压差:
使用情况
|
阀芯处于流开状态,关闭时阀后压力P2=0
|
||||||||||
公称通径
DN(mm) |
阀座直径
DN(mm) |
执行机构
有效推力 (N) |
允许压差(sMPa)
|
||||||||
电动直通单座调节阀
|
|||||||||||
PN1.6(Mpa)
|
PN6.4(Mpa)
|
||||||||||
3/4
|
3
|
4
|
5
|
|
|
|
|||||
6
|
7
|
8
|
|||||||||
20
|
10
|
12
|
15
|
20
|
400,1000,2500
|
公称压力
|
3.8
|
2.7
|
1.7
|
1.0
|
|
公称压力
|
4.34.3
|
2.5
|
|||||||||
25
|
26
|
400,1000,2500
|
0.5
|
公称压力
|
0.6
|
3.6
|
|
||||
32
|
32
|
0.4
|
公称压力
|
0.4
|
2.3
|
|
|||||
40
|
40
|
400,1000
2500,6400 |
0.7
|
1.0
|
0.7
|
1.5
|
|
||||
50
|
50
|
0.5
|
1.0
|
0.5
|
1.0
|
|
|||||
65
|
66
|
6400,16000
|
1.4
|
1.4
|
|||||||
80
|
80
|
1.0
|
1.0
|
||||||||
100
|
100
|
0.6
|
0.6
|
||||||||
125
|
125
|
6400,16000
|
0.5
|
1.0
|
0.5
|
1.0
|
|||||
150
|
150
|
0.3
|
0.7
|
0.3
|
0.7
|
||||||
200
|
200
|
0.2
|
0.4
|
0.2
|
0.4
|
||||||
250
|
250
|
16000
|
0.3
|
0.3
|
|||||||
300
|
300
|
0.2
|
0.2
|
注:双座、套筒阀一般可承受≤公称压力,单座调节阀差压可参考上表。
公称通径
DN |
L(mm)
|
A
|
B
|
H(mm)
|
H1(mm)
|
|||
PN16
|
PN40
|
PN64
|
普通型
|
热片型
|
||||
25
|
184
|
197
|
230
|
230
|
460
|
668
|
819
|
75
|
40
|
222
|
235
|
260
|
684
|
835
|
95
|
||
50
|
254
|
267
|
300
|
684
|
835
|
98
|
||
80
|
295
|
317
|
380
|
230
|
530
|
785
|
946
|
130
|
100
|
350
|
368
|
430
|
795
|
946
|
156
|
||
150
|
480
|
473
|
550
|
260
|
630
|
945
|
1160
|
208
|
200
|
600
|
615
|
650
|
945
|
1160
|
250
|
||
250
|
650
|
670
|
690
|
1050
|
1320
|
265
|
||
300
|
740
|
770
|
800
|
1145
|
1320
|
265
|
订货须知:
一、①ZAZM电动套筒调节阀产品名称与型号②ZAZM电动套筒调节阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZAZM电动套筒调节阀型号,请按ZAZM电动套筒调节阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
