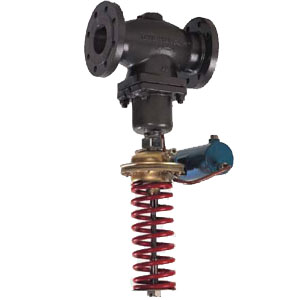

一、V230Y自力式压力调节阀概述
V230Y型自力式压力调节阀由阀体、阀座、阀芯部件等组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。本产品有公称压力PN16、40,公称通径范围20~300mm,使用温度≤350℃。多种多样的品种可供选择。
二、V230Y自力式压力调节阀要零件材料
阀体:ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀杆:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜盖:A3、1Cr18Ni9Ti
填料:聚四氟乙烯、柔性石墨
膜片:丁腈橡胶、耐油橡胶、氟橡胶
三、V230Y自力式压力调节阀技术参数:
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
额定行程L(mm)
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
|||||
公称压力PN(MPa)
|
1.6、4.0
|
|||||||||||||
压力调节范围(KPa)
|
15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、280~350、330~400、380~450、430~500、480~560、540~620、600~700、680~800、780~900、880~1000、600~1500、1000~2500
|
|||||||||||||
固有流量特质
|
快开
|
|||||||||||||
调节精度(%)
|
±5
|
|||||||||||||
使用温度(℃)
|
≤350
|
|||||||||||||
允许泄漏量
|
硬密封(1/h)
|
单座:≤10-4×阀额定容量(Ⅳ级)、双座和套筒:≤5×10-3阀额定容量(Ⅱ级)
|
||||||||||||
软密封(m1/min)
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
6.75
|
11.10
|
16.0
|
||||
减压比
|
大
|
10
|
||||||||||||
小
|
1.25
|
订货须知:
一、①V230Y自力式压力调节阀产品名称与型号②V230Y自力式压力调节阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定V230Y自力式压力调节阀型号,请按V230Y自力式压力调节阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
