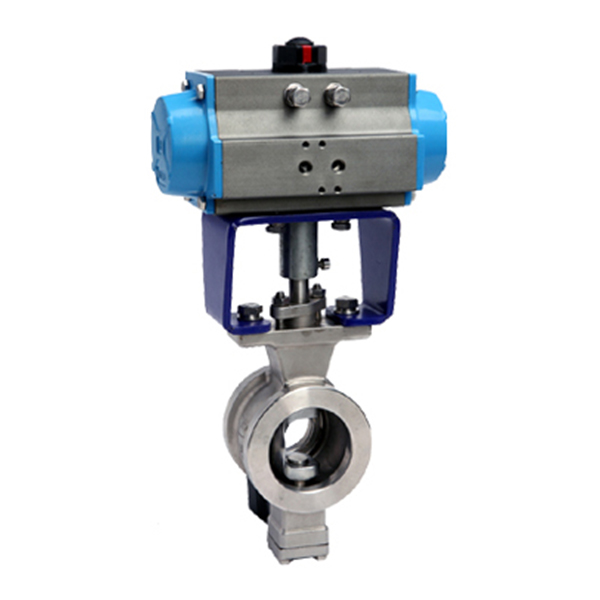

一、ZAJV电子式电动V型调节球阀概述:
ZAJV电子式电动V型调节球阀,配用DTR系列电动执行机构,无需另配伺服放大器,有输入控制信号(4-20mADC或1-5ADC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀座相对转动产生剪切力,可将纤维切断,防止卡死。具有流通能力,调节精度高,可调比大,密封性好,重量轻等特点。适用于除小口径,角型、三通连接外的大部分场合,是替代进口产品的佳产品,特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。
一、ZAJV电子式电动V型调节球阀阀体
公称通径;25-300mm
公称压力:PN1.6, 4.0, 6.4Mpa
连接形式:法兰式按JB/T79.2-94凹或按JB78-5P对夹式
法兰连接
材料:WCB ZG1Gr18Ni9Ti CF3M
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料。耐高温碳纤维填料
温度:常温:-20℃~+120℃ 散热:+200℃~+450℃
二、阀内组件
阀芯形式:V形缺口半球体
流量特性:等百分比特性。
球体阀杆2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金属阀座材料:与阀杆材料相同,密封堆焊钴铬硬质合金,非金属阀材料,增强聚四氟乙烯。
公称通径DN
|
L
|
DTR
|
H2
|
D1
|
Z-d
|
|
H1
|
L1
|
|||||
25
|
102
|
277
|
208
|
60
|
85
|
4-14
|
32
|
102
|
295
|
208
|
65
|
100
|
4-18
|
40
|
114
|
305
|
208
|
75
|
110
|
4-18
|
50
|
124
|
364
|
208
|
95
|
125
|
4-18
|
65
|
143
|
379
|
208
|
105
|
145
|
4-18
|
80
|
165
|
389
|
256
|
120
|
160
|
8-18
|
100
|
194
|
402
|
256
|
140
|
180
|
8-18
|
125
|
213
|
426
|
256
|
165
|
210
|
8-18
|
150
|
229
|
445
|
256
|
185
|
240
|
8-23
|
200
|
243
|
465
|
256
|
205
|
295
|
12-23
|
250
|
297
|
610
|
346
|
240
|
355
|
12-25
|
300
|
338
|
660
|
346
|
290
|
410
|
12-25
|
六、ZAJV电子式电动V型调节球阀型号编制说明
Z
|
D
|
J
|
V
|
9
|
11
|
F
|
16
|
P
|
G
|
自控阀门
|
执行机构类型
|
位移特征
|
阀门代号
|
传动形式
|
连接形式
|
密封面材料
|
公称压力
|
阀体材质
|
温度类型
|
|
D:表示PS系列
|
J:表示角行程
|
Q:表示球阀
|
9:表示电动
|
41:表示法兰
|
F:表示四氟乙烯
|
16:表示1.6MPa
|
C:表示碳钢
|
G:表示中温型常温省略
|
|
R:表示3810系列
|
D:表示碟阀
|
6:表示气动
|
11:表示丝扣
|
H:表示金属硬密封
|
25:表示2.5MPa
|
P:表示不锈钢
|
|
|
|
A:表示DTR系列
|
V:表示V形球阀
|
71:表示对夹式
|
|
40:表示4.0Mpa
|
|
|
||
|
|
|
|
|
|
|
64:表示6.4MPa
|
