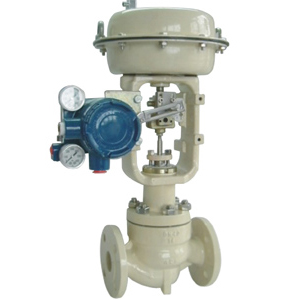

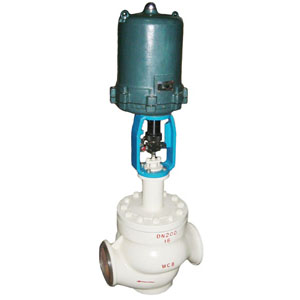

一、HSC笼式单座调节阀结构特点和应用范围
CV3000-HSC笼式单座调节阀适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节阀,坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。阀芯导向面积大,抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
本产品符合GB/T4213-92。
二、HSC笼式单座调节阀技术参数和性能指标
阀 体
型 式 直通单座铸造球形阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接:FF、RF、RJ、LG
法兰标准:JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材 料 铸钢(ZG230-450)
铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上 阀 盖 常温型(P):-17~+230℃ 伸长Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ):-100~-45℃ 伸长Ⅲ型(EⅢ):-196~-100℃
注:工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式 单座套筒式柱塞型阀芯
套筒形式 分离式套筒
材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20~100、80~240kPa
供气压力 140~400kPa
气源接口 Rc 1 4
环境温度 -30~+70℃
注:该阀也可配用VA5或VA6和LVP型执行机构。
阀作用型式 气—关式或气—开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量 金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976Ⅳ级
软 阀 座:小于阀额定容量的10-7,符合ANSI B16.104-1976Ⅵ级
回 差 带定位器:小于全行程的1%
不带定位器:小于全行程的3%
基本误差 带定位器:小于全行程的±1%
不带定位器:小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料时
可调范围 50:1
订货须知:
一、①HSC笼式单座调节阀产品名称与型号②HSC笼式单座调节阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定HSC笼式单座调节阀型号,请按HSC笼式单座调节阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
