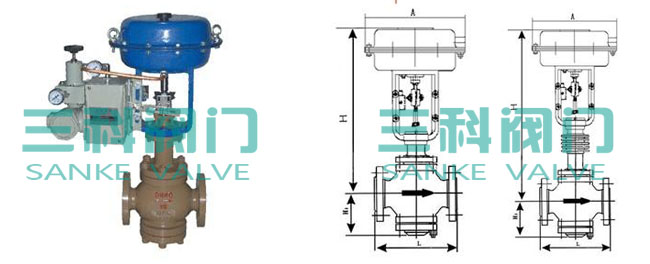

一、ZMAP气动单座调节阀概述：

ZMAB/ZMAP型气动薄膜单座调节阀是自动控制系统中常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。

一ZMAP气动单座调节阀允许压差：

供气压力 MPa	弹簧压力 KPa	公称通径	20	20	20	20	25	32	40	50	65	80	100	125	150	200	250	300
供气压力 MPa	弹簧压力 KPa	阀座直径	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	允许压差MPa	5.3	3.7	2.3	1.3	0.8	0.5	0.5	0.3	0.25	0.2	0.12	0.12	0.08	0.05	0.05	0.035
0.24	40-200	允许压差MPa	6.4	6.4	5.5	3.1	1.8	1.2	1.1	0.7	0.65	0.45	0.18	0.18	0.10	0.10	0.10	0.07

二、ZMAP气动单座调节阀执行机构主要技术参数：

型　号	ZHA(B)-1	ZHA(B)-2	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面积cm2	200	280	400	630	1000	1600
行　程mm	10	16	25	40	60	1000
弹簧范围KPa	20～100(标准)；40～200；80～240；20～60；60～100

三、ZMAP气动单座调节阀主要技术性能指标：

项目		指标值
基本误差％	不带定位器	±5.0
基本误差％	带定位器	±1.0
回差％	不带定位器	3.0
回差％	带定位器	1.0
死区％	不带定位器	3.0
死区％	带定位器	0.4
允许泄漏量L/h		1×10-3×阀额定容量

四、ZMAP气动单座调节阀规格与技术参数：

公称通径mm			20				25	40		50	65	80	100	150		200	250	300	350	400
阀座直径mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可与本公司商洽生产
额定流量系数Kv		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力MPa			0.6 1.6 4.0 6.4
行程mm			10				16	25			40			60			100
流量特性			直线、等百分比、快开型
介质温度℃			-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
法兰尺寸			铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79
法兰形式			符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式			直通单座铸造球型阀
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式			普通式(常温型)、热片式(中温型)、低温型
可配附件			定位器手轮电/气转换器空气过滤减压器
可调比R			30:1
气源接头			M16×1.5

产品中心

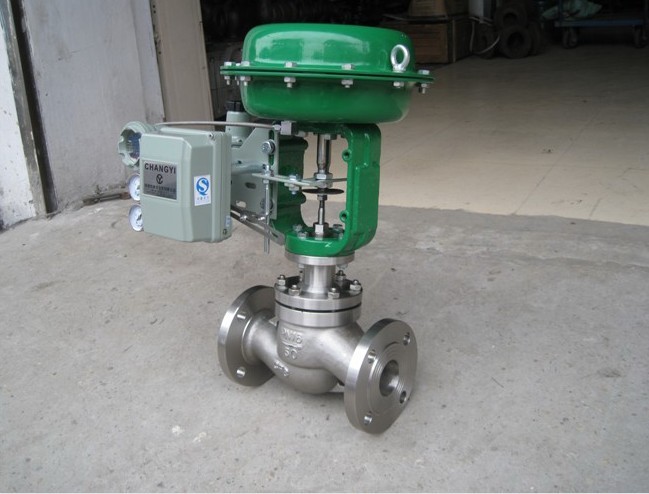

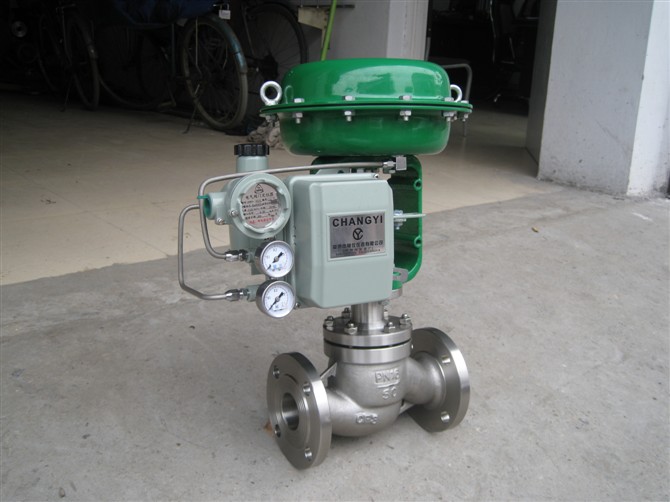

ZMAP气动单座调节阀
