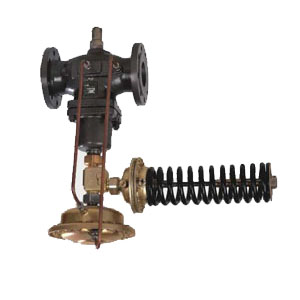

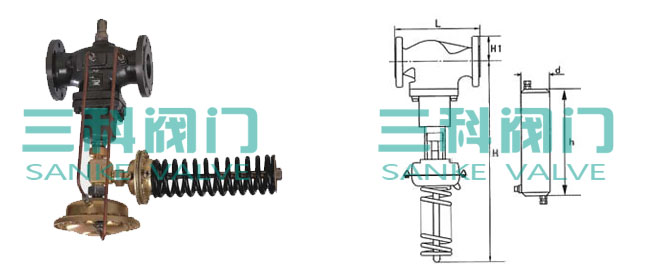

一、 V13005自力式流量压力组合阀概述：
自力式流量压力组合阀，是无需外来能源的节能型多项组合控制阀，用于非腐蚀性高温度200℃的水可其他液体介质、流量及压力的控制装置。流量阀通过组合控制阀与ZA3型执行机构组合在一起。
二、 V13005自力式流量压力组合阀动作原理：
当流量和压力组合控制时，阀门按着流量阀、压力阀（阀后）的输入顺序不同而依次动作。流量和压力（阀后）两个参数中的其中任何一个参数达到或超过设定值时，阀门都将按其要求进行动作，从而满足现场的各种控制要求。
三、 V13005自力式流量压力组合阀产品特点：
*采用波纹管+弹簧做压力平衡元件，灵敏度高
*嗓音低性能可靠，免于维修
*通过组合件，可进行多项组全控制
*采用标准模块设计
三、 V13005自力式流量压力组合阀阀技术参数：
|
公称直径(DN)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
160
|
200
|
250
|
|||
|
KVS值（m3/h）
|
1
|
6.3
|
8
|
16
|
20
|
32
|
50
|
80
|
125
|
160
|
280
|
320
|
400
|
|||
|
节流器压差（∆Pb）的流量范围（m/h）QS（有效压力下的能量范围）
|
0.02Mpa
|
0.1-2
|
0.2-3
|
0.2-4
|
0.4-7
|
0.6-11
|
0.8-16
|
3-28
|
4-40
|
6-63
|
8-80
|
12-125
|
15-150
|
18-180
|
||
|
0.05Mpa
|
0.2-3
|
0.3-4.5
|
0.3-6
|
0.5-10
|
0.8-16
|
1.2-24
|
4-40
|
6-58
|
9-90
|
12-120
|
18-180
|
12-220
|
18-250
|
|||
|
Z值
|
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
0.2
|
0.2
|
|||
|
大压差∆Pmx(Mpa)
|
Pn16
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
||
|
Pn40
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
|||
|
允许泄漏量
（在规定试验条件下）
|
硬密封
|
4×10-4 X阀额定容量（L/H）
|
||||||||||||||
|
软密封
|
10气泡/分
|
20气泡/分
|
40气泡/分
|
|||||||||||||
|
执行器有效面积 (cm2)
|
250
|
|
有效压力 (Mpa) (节流阀压差∆Pb)
|
0.02 0.05
|
|
允许上下膜室之间有大压差 ∆Pmax (Mpa)
|
0.4
|
|
设定值偏差
|
±5%
|
|
控制接头\接头
|
铜管或钢管Ǿ10×1（mm）卡套式管接头 R1/4″
|
|
执行器有效面积(cm2)
|
32
|
80
|
250
|
630
|
|
|
阀前压力控制范围
(Mpa)
|
红色弹簧
|
0.3-1.2
|
0.1-0.6
|
0.015-0.15
|
|
|
黄色弹簧
|
|
0.05-0.3
|
0.01-0.07
|
0.005-0.035
|
|
|
黑色弹簧
|
0.8-1.6
|
|
|
|
|
|
适用公称通径DN(mm)
|
15～125
|
15～250
|
|||
|
保证压力阀正常的工作的小压差∆Pmin(Mpa)
|
≥0.05
|
≥0.04
|
≥0.01
|
≥0.005
|
|
|
允许上下膜室之间的大压差∆Pmax(Mpa)
|
2.0
|
1.25
|
0.4
|
0.15
|
|
|
设定值偏差
|
±8%
|
||||
|
控制管线\接头
|
铜管或钢管 Ǿ10×1（mm）卡套式管接头R1/4″
|
||||
订货须知：
一、① V13005自力式流量压力组合阀产品名称与型号② V13005自力式流量压力组合阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定 V13005自力式流量压力组合阀型号，请按 V13005自力式流量压力组合阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
