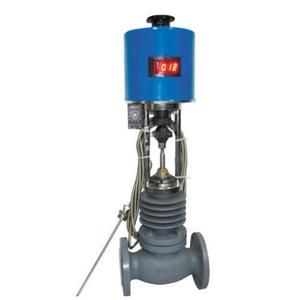

一、ZZWPE电动温度调节阀用途与特点：

电动温度调节阀(适用于较大口径及导热油控制)，该阀大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

二、ZZWPE电动温度调节阀结构与原理

调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。
加热型调节阀的结构与原理，见附图示：
工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制．从而达到控

三、ZZWPE电动温度调节阀安装、使用与维护

1、安装
(1)安装前应对管道进行严格除污，吹净焊渣等杂物，否则将严重损坏阀门。
(2)调温阀应垂直装在水平管道上，介质流向应与阀体上的箭头指向一致。
(3)为使自控系统或检修阀门时仍能连续运行，应设置旁通阀、阀前须装过滤器、压力表，在传感器附近装测温计，便于现场监视与温度设定。见下图：
(4)传感器须全部浸没在被控介质中，并处于水平或倾斜向上安装。

2、调试：
(1)接上220V交流电源。使主阀打开，并将阀前截止阀缓慢打开。
(2)将温包线接入指定接线柱。
(3)观察设定温度的变化值是否在允许范围内。如发现偏高或偏低，可将驱动器外壳取掉，拨动温度设定开关(微调即可)。反复调整。直到控制温度在允许范围之内。
(4)该阀应在环境温度-25～55℃的场所使用，注意防潮。

四、ZZWPE电动温度调节阀技术参数：

公称通径DN(mm) （阀座直径dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数	直级	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程(mm)		16					25			40			60
公称压力PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量	单座	硬密封：IV级软密封：VI级
	套筒	硬密封：II级软密封：VI级
工作温度t(℃)		-20~200 -40~250 -40~450 -60~450
信号范围（mA.DC）		0~10 4~20
作用方式		电关式电开式
使用环境温度（℃）		电动调节阀：-20~70℃
使用环境湿度		电动调节阀：≤95%
电源电压		220V 50Hz

本产品性能指标贯彻GB/T4213-92。配套用电动执行机构有关技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
电动执机机构	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	电子型	JHZAZ1		JHZAZ1			JHZAZ3			JHZAZ3
电动执行机构推力（N) 全行程时间（S）	普通型	400 4000		400 4000			6400			6400 16000
	电子型	2000		4000			6000			8000
	普通型	12.5		20			32			48
	电子型	30		30			48			60
消耗功率（N）	普通型	28					35
	电子型	6		15			25			40

表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。

允许压差

单座调节型允许压差表单位：MPa

公称通径 (mm) 推力(N)	20				25	32	40	50	65	80	100	125	150	200
公称通径 (mm) 推力(N)	10	12	15	20	25	32	40	50	65	80	100	125	150	200
400	3.90	2.71	1.73	0.95	0.62	0.37	0.24	0.15
2000	6.40	6.40	6.40	4.87	3.11
4000	6.40	6.40	6.40	6.40	6.11	3.73	2.39	1.53
6000									1.38	0.91	0.54
6400									1.45	0.95	0.61	0.40	0.28	0.15
8000												0.50	0.34	0.19
16000												0.98	0.68	0.38

套筒调节型允许压差表

公称通径(mm) 推力(N)	20	25	32	40	50	65	80	100	125	150	200
400	1.94	1.62	1.31	1.08	0.88
2000	6.40	6.40
4000	6.40	6.40	6.40	6.40	6.40
6000						6.40	6.40	6.40
6400						6.40	6.40	6.40	6.40	6.40	6.40
8000									6.40	6.40	6.40
16000									6.40	6.40	6.40

允许压差值若大于公称压力，则取公称压力值。

性能指标

序号	项目	单座阀	套筒阀
1	基本误差（%）	±2.5
2	回差（%）	2.0
3	死区（%）	3.0
4	额定行程偏差（%）	+2.5
5	额定流量系数偏差（%）	±10
6	固有流量特性	符合IEC534-1、GB/T4213-92中规定的斜率偏差

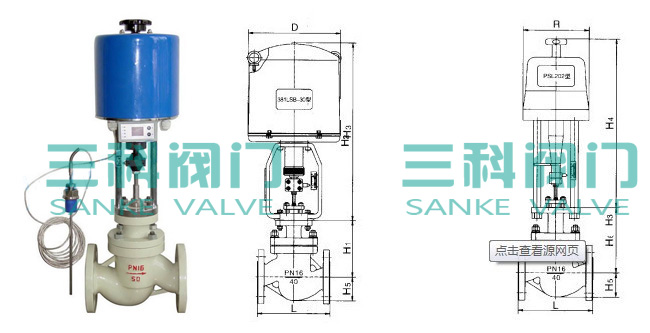

普通型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H2		175	180	, 215	218	230	280	285	315	400	460	540
H3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量	PN1640	50	5254	56	58	75	87	95	132	135	155
重量	PN64	53	56	58	65	68	84	110	129	177	180	210

电子型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
D		φ155		φ162			φ170
H4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H5		175	180	215	218	230	280	285	315	400	460	540
H6		53	58	70	75	82	92	100	110	125	142	170
重量	PN1640	10	12	15	17	18	34	46	54	76	79	100
重量	PN64	13	16	19	26	27	43	69	85	120	125	150

连接标准

连接尺寸及标准
法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型：PN10、PN16为凸面
PN40、PN64为凹凸面，阀体为凹面
结构长度：GB12221-89
夹套保温型夹套载热体接口：对焊φ18×4
阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准
