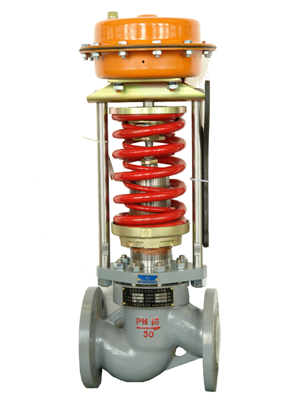

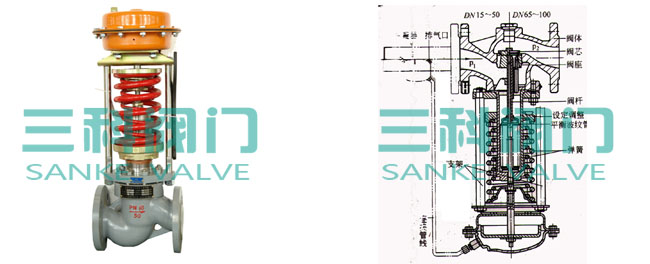

ZZY230自力式压力调节阀

型号:ZZY230

产品时间:2012-07-13

简要描述:

ZZY230自力式压力调节阀是不需要任何外加能源,利用被调介质自生调节的执行器产品。该产品大特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整

详细介绍

一、ZZY230自力式压力调节阀概述

    ZZY230自力式压力调节阀是不需要任何外加能源,利用被调介质自生调节的执行器产品。该产品大特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。采用快开流量特征,动作灵敏、密封性能好,因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压(用于阀后调节),或泄压、持压(用于阀前调节)的自动控制。附设冷凝器可在≤350℃温度下使用。

ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI能三档;流量特性为快开;压力分段调节从15~250MPa。可按需要组合满足用户工况要求。

ZZYP型自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品。该产品大的特点是能在无电、无气的场所工作,压力设定值在运行中可随意调整。采用快开流量特性,动作灵敏、密封性能好,广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。
本系列产品执行机构有:薄膜式、活塞式两种;作用形式有:阀前压力调节(泄压持压型),阀后压力调节(减压稳压型);附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到佳的控制效果。
阀前调节压力(K)型、阀后调节压力(B)型安装典型

二、ZZY230自力式压力调节阀技术参数:

公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
公称压力PN(MPa)
1.6、4.0、6.4
压力调节范围(KPa)

15~50、40~80、60~100、80~140、120~180、160~220、 200~260、240~300、280~350、330~400、380~450、430~500、480~560、540~620、600~700、680~800、780~900、 880~1000、600~1500、1000~2500

使用介质
热水、蒸汽、各种气体及低粘度介质
使用温度
≤80℃  ≤350℃

三、ZZY230自力式压力调节阀主体材质:

材料代号

C(WCB)

P(304)

R(316)



主要
零件

阀体

WCB(ZG230-450)

ZG1Cr18Ni9Ti(304)

ZG1Cr18Ni12Mo2Ti(316)

阀芯、阀座

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

阀杆

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

膜片

丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶

膜盖

A3、A4钢涂四氟乙烯

填料

聚四氟乙烯、柔性石墨

弹簧

60Si2Mn

导向套

HPb59-1

四、ZZY230自力式压力调节阀主要技术参数:

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

7

11

20

30

48

75

120

190







额定行程(mm)

8

10

14

20

25

40

50

允许压差(MPa)

2.5

2.0

1.6

1.0

公称压力(MPa)

1.64.06.4

流量特性

快开

压力调节范围(KPa)

15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、
280~350、330~400、380~450、430~500、480~560、540~620、600~700、680~800780~900、880~1000、600~1500、1000~2500

调节精度(%)

±5

工作温度℃

液体≤120;气体≤80;带冷凝器和散热片≤350(适用于高温工况)

适用介质

执水、气体、蒸汽、低粘度介质

允许泄漏量

硬密封(L/h)

单座≤10-4×阀额定容量(IV级);双座、套筒≤5×10-3阀额定容量(II级

软密封(ml/min)

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

减压比

10

1.25

注:压力调节范围可根据用户要求进行制做

五、ZZY230自力式压力调节阀外形连接尺寸:

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64

230

230

260

260

300

340

380

430

500

550

650

B

383

512

603

862

1023

1380

1800

H

压力
调节
范围
MPa

15~140

475

520

540

710

780

840

880

915

130~300

455

500

520

690

760

800

870

880

280~500

450

490

510

680

750

790

860

870

480~1000

445

480

670

740

780

850

860

600~1500

445

570

600

820

890

950

1000

1000~2500

445

570

600

820

890

950

1000

A

压力
调节
范围
MPa

15~140

φ280

φ308

130~300

φ230

280~1000

φ176

φ194

φ280

600~2500

φ85

φ96

导压管接口螺纹

M16×15

订货须知:

一、①ZZY230自力式压力调节阀产品名称与型号②ZZY230自力式压力调节阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZZY230自力式压力调节阀型号,请按ZZY230自力式压力调节阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
