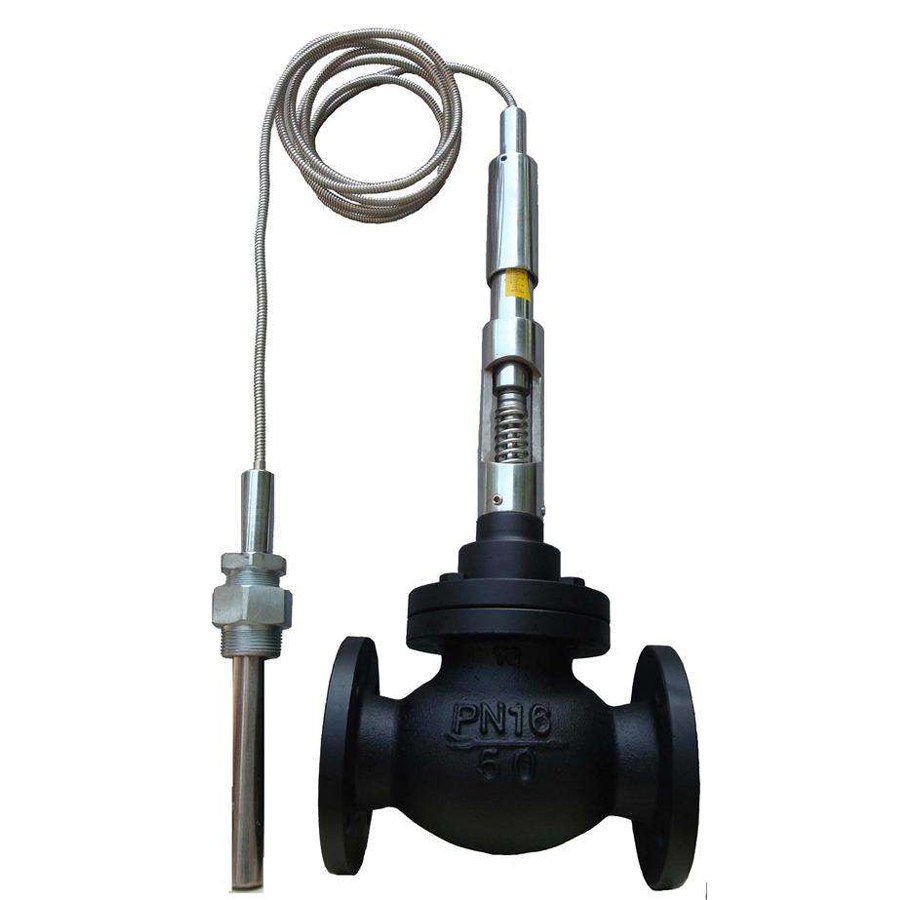

一、ZZW自力式温度调节阀概述：

自力式温度调节阀由控制阀门和温控器组成。按用途分为加热型和冷却型。自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。适用于非腐蚀性的液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭(加热型)；当被控介质温度升高，控制阀门开启(冷却型)。广泛应用于化工、石油、电力、冶金、食品、轻纺、民民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。

自力式温度调节阀特点
无需任何外加能源，利用被调介质自身能量实现介质温度自动调节的执行器产品。有较宽的温度设定范围，显示清晰、精度高，并设有过载保护装置，安全可靠，因而广泛应用于化工、石油、电力、冶金、食品、轻纺、民民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。
自力式温度调节阀的应用
自力式温度调节阀，又称温控阀、自力式温度控制阀、温度调节阀、温度控制阀。由控制阀门和温控器组成。按用途分为加热型和冷却型。自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。适用于非腐蚀性的液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭(加热型)；当被控介质温度升高，控制阀门开启(冷却型)。

ZZW型自力式温度调节阀无需外加能源，利用被调介质自身能量实现温度自动调节的执行器产品，公称压力PN16、40、64；温度调节范围从0~270℃；温度控制器连接头为G1“外螺纹；法兰标准：PN16、40按GB9113-88；PN64按JB79.2-94，PN16为凸面法兰；PN40、64为凹面法兰，阀体为凹面。结构长度按GB12221-89标准。

ZZW型自力式温度调节阀无需外界能源而进行温度自动调节。它适用于蒸汽、热水、热油等为介质的各种换热场合。广泛应用于供暖、空调、生活热水中的温度自动调节，以及特殊场合的温度自动调节，如化工、纺织、制药等生产工程。

工作原理

自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。

适用范围

采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行业。

适用范围

1.体积小、重量轻、安装简易
2.准确可靠寿命长
3.免维修式工作
4.调解设定简易
5.无源工作(无电源、气源正常工作)
6.无需昂贵的调试费用
7.阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性。

ZZW自力式温度调节阀技术参数

公称通径DN(mm) （阀座直径dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数	直级	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程(mm)		16					25			40			60
公称压力PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量	单座	硬密封：IV级软密封：VI级
	套筒	硬密封：II级软密封：VI级
工作温度t(℃)		-20~200 -40~250 -40~450 -60~450
信号范围（mA.DC）		0~10 4~20
作用方式		电关式电开式
使用环境温度（℃）		电动调节阀：-20~70℃
使用环境湿度		电动调节阀：≤95%
电源电压		220V 50Hz

本产品性能指标贯彻GB/T4213-92。配套用电动执行机构有关技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
电动执机机构	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	电子型	JHZAZ1		JHZAZ1			JHZAZ3			JHZAZ3
电动执行机构推力（N) 全行程时间（S）	普通型	400 4000		400 4000			6400			6400 16000
	电子型	2000		4000			6000			8000
	普通型	12.5		20			32			48
	电子型	30		30			48			60
消耗功率（N）	普通型	28					35
	电子型	6		15			25			40

表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。

允许压差

单座调节型允许压差表单位：MPa

公称通径 (mm) 推力(N)	20				25	32	40	50	65	80	100	125	150	200
公称通径 (mm) 推力(N)	10	12	15	20	25	32	40	50	65	80	100	125	150	200
400	3.90	2.71	1.73	0.95	0.62	0.37	0.24	0.15
2000	6.40	6.40	6.40	4.87	3.11
4000	6.40	6.40	6.40	6.40	6.11	3.73	2.39	1.53
6000									1.38	0.91	0.54
6400									1.45	0.95	0.61	0.40	0.28	0.15
8000												0.50	0.34	0.19
16000												0.98	0.68	0.38

套筒调节型允许压差表

公称通径(mm) 推力(N)	20	25	32	40	50	65	80	100	125	150	200
400	1.94	1.62	1.31	1.08	0.88
2000	6.40	6.40
4000	6.40	6.40	6.40	6.40	6.40
6000						6.40	6.40	6.40
6400						6.40	6.40	6.40	6.40	6.40	6.40
8000									6.40	6.40	6.40
16000									6.40	6.40	6.40

允许压差值若大于公称压力，则取公称压力值。

性能指标

序号	项目	单座阀	套筒阀
1	基本误差（%）	±2.5
2	回差（%）	2.0
3	死区（%）	3.0
4	额定行程偏差（%）	+2.5
5	额定流量系数偏差（%）	±10
6	固有流量特性	符合IEC534-1、GB/T4213-92中规定的斜率偏差

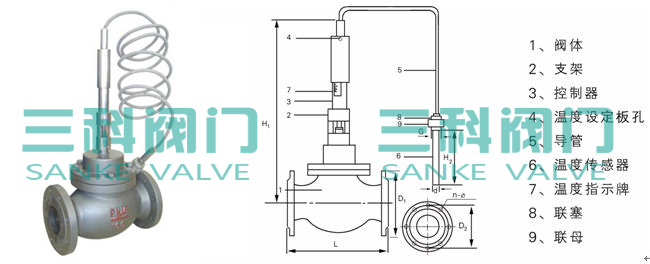

普通型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H2		175	180	, 215	218	230	280	285	315	400	460	540
H3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量	PN1640	50	5254	56	58	75	87	95	132	135	155
重量	PN64	53	56	58	65	68	84	110	129	177	180	210

电子型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
D		φ155		φ162			φ170
H4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H5		175	180	215	218	230	280	285	315	400	460	540
H6		53	58	70	75	82	92	100	110	125	142	170
重量	PN1640	10	12	15	17	18	34	46	54	76	79	100
重量	PN64	13	16	19	26	27	43	69	85	120	125	150

连接标准

连接尺寸及标准
法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型：PN10、PN16为凸面
PN40、PN64为凹凸面，阀体为凹面
结构长度：GB12221-89
夹套保温型夹套载热体接口：对焊φ18×4
阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准
